调节阀您现在的位置: 首页  > 调节阀

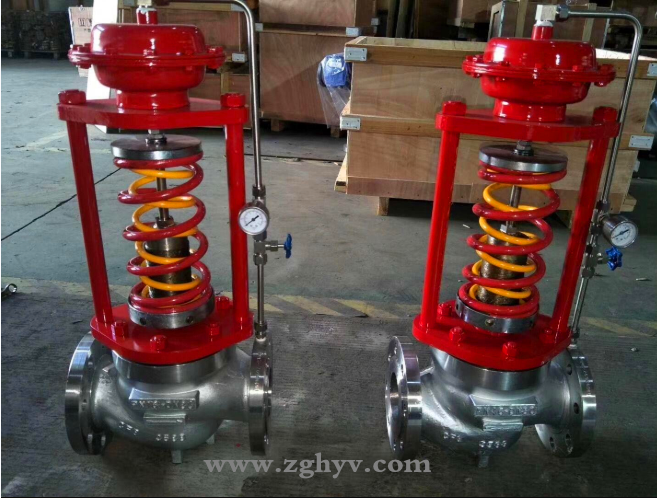

ZZY自力式压力调节阀

产品详情

详细资料:

阀体型式:直通铸造球型阀体
阀芯型式:快开型阀芯
公称通径:DN20 ~300 NPS3/4〞~12〞
公称压力:PN16 ~64 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
阀盖形式:螺栓压紧式
填 料:V型聚四氟乙烯
密 封 垫:金属夹石墨密封
执行机构:薄膜自力式、活塞式自力式、
表面涂漆:绿色 丙稀酸聚胺酯磁漆

性能及选用参数表

公称通径(DN)20253240506580100125150200250300
额定流量系数(KV)7112030487512019030048076011001750
额定行程(mm)81014202540506070
公称压力PN 16、40、64 CLASS150LB~300LB

压力调节范围(Kpa)

15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
*控制压力尽量选择在调节范围中间值附件。
流量特性快开
调节精度%±5-10
使用温度-40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃
允许泄漏量硬密封(1/h)单座:≤10-4阀额定容量(IV)级;套筒:≤5×10-4阀额定容量(II级)
软密封(1/h)0.150.300.450.600.901.74.06.7511.1016.0
减压比最大10
最小1.25
阀前压力的最小值
阀前压力KPa3050100150200250300350400
阀后压力KPa15-2415-4015-8015-12020-16025-20030-24035-28040-320
阀前压力KPa450500550600650700750800850
阀后压力KPa45-36050-40055-44060-48065-520170-56075-60080-64085-680
阀前压力KPa900950100012501500200025003000
阀后压力KPa90-72095-760100-800125-1000150-1200200-1600250-2000300-2400

阀结构形式:




■ 阀体工作温度与允许压力

说明:1、在安装冷凝器时应注意冷凝器的位置.使其高于执行机构而低于工艺管道,从而保证冷凝器内充满冷凝器。
2、冷凝器使用前,打开注水口螺塞,注入纯净水或冷凝水,必须注满。

■ 连接尺寸及标准

·法兰标准:铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN16为凸面;PN40、PN64为凹凸面、阀体为凹面
·结构长度:按GB12221-89标准
·执行机构信号接口:内螺纹M16×1.5
阀体法兰及法兰端面距离可按用户指定的标准制造。如:ANSI、JIS、DIN等。

ZZY自力式压力调节阀型号
