调节阀您现在的位置: 首页  > 调节阀

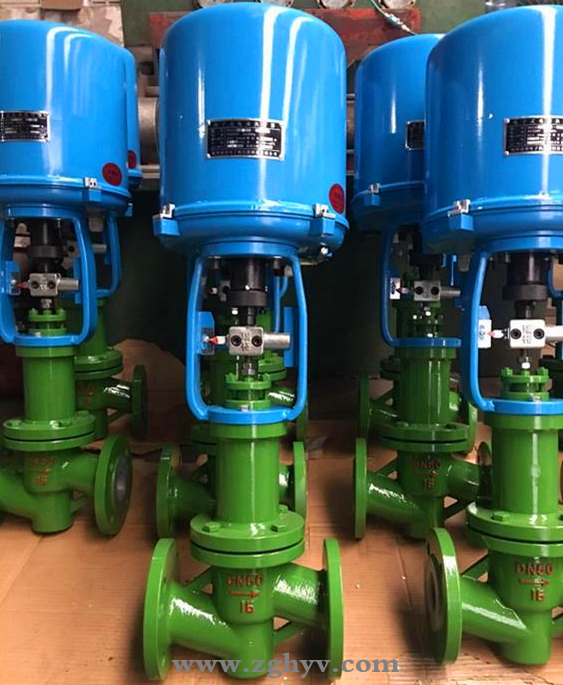

ZRHCF电动衬氟调节阀

产品详情

详细资料:

阀体型式:直通铸造球型衬氟阀体
阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径:DN20~150 NPS 3/4〞~ 6〞
公称压力:PN16 ~ 25 CLASS 150/300LB
连接方式:法兰:FF、RF、MF、RTJ
阀盖形式:衬氟波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:聚四氟乙烯
执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆


电动衬氟调节阀性能

流量特性直线、等百分比、快开
可调范围30:1
额定CV值等百分比CV6.3~400 ,直线CV6.9~440
允许泄漏量软密封:VI级(气泡级)
泄漏量标准:GB/T 4213
性能指标
气动电动
基本误差%±1.5±1.0
回差%≤1.5≤1.0
死区%≤0.6≤1.0
始终点偏差%±2.5±2.5
额定行程偏差%≤2.5≤2.5

选用参数表

公称通径DN20253240506580100125150
额定流量系数Cv等百分比
81220325070100200240
直线5101625386380120220300
行程16mm25 mm40mm60mm
电动执行机构最大允许压差(MPa)
型号推力(N)
3810L-088002.381.52







3810L-2020004.773.051.861.190.76




3810L-303000

2.791.791.14




3810L-505000

4.662.981.911.130.60.47

3810L-656500




1.350.80.570.390.26
3810L-9910000







0.610.42

型号编制

Z执行机构H结构形式-公称压力阀体材质公称通径
Z系列电动调节阀

  R:电动3810L执行机构
D:电动PSL执行机构

H直行程

CF:标准型衬氟调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M

DN25= DN25
NPS1〞=NPS1〞

如:Z型电动衬氟调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHCF-16C DN50

外形图

    电动衬氟调节阀

    电动衬氟调节阀(配PSL执行器)
