调节阀您现在的位置: 首页  > 调节阀

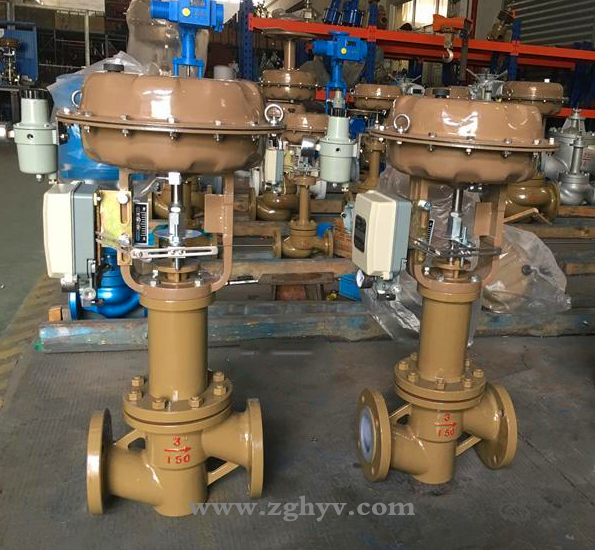

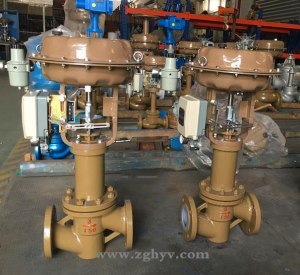

ZJHCF气动衬氟调节阀

产品详情

详细资料:

阀体型式:直通铸造球型衬氟阀体
阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径:DN20~150 NPS 3/4〞~ 6〞
公称压力:PN16 ~ 25 CLASS 150/300LB
连接方式:法兰:FF、RF、MF、RTJ
阀盖形式:衬氟波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:聚四氟乙烯
执行机构:气动:多弹簧薄膜执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆


性能

流量特性直线、等百分比、快开
可调范围30:1
额定CV值 等百分比CV6.3~400 ,直线CV6.9~440
允许泄漏量软密封:VI级(气泡级)
泄漏量标准:GB/T    4213
性能指标
气动 电动
基本误差%±1.5±1.0
回差%≤1.5≤1.0
死区%≤0.6≤1.0
始终点偏差%±2.5±2.5
额定行程偏差%≤2.5≤2.5

选用参数表

公称通径DN20253240506580100125150
额定流量系数Cv等百分比
81220325070100200240
直线 5101625386380120220300
行程 16mm 25 mm 40mm 60mm
气动执行机构
膜片有效面积Ae (cm2)
ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45
350350560900
作用方式 弹簧范围 较大允许压差(MPa)
气开 20-100KPa1.160.70.440.280.180.170.110.070.070.05
40-200 KPa3.342.141.310.840.530.510.330.210.220.15
80-240 KPa6.44.993.051.951.251.180.780.50.510.36
气关 20-100KPa2.232.140.870.560.350.340.220.140.150.1
40-200 KPa6.46.45.863.642.32.211.430.910.950.66
80-240 KPa6.46.46.45.043.183.061.981.261.320.92

型号编制

Z执行机构 H结构形式 -公称压力 阀体材质 公称通径
Z系列调节阀 J:气动薄膜执行机构 H直行程 CF:标准型衬氟调节阀 PN16=16
  CL150LB=150 LB
JIS10K=10K
C=WCB
  LC=LCB
  P=CF8
  PL=CF3
  R=CF8M
RL=CF3M
DN25= DN25
NPS1〞=NPS1〞
如:Z型气动薄膜衬氟调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHCF-16C DN50

特点:

1、耐腐蚀
2、密封性能好:可选波纹管和填料双重密封,确保无外渗漏。
3、泄漏量小:由于阀芯、阀座软密封,故泄漏量低。
4、配用HA执行机构,输出力大、结构紧凑。

作用形式:

气关式(B)-失气时阀位开(FO)、气开式(K)-失气时阀位关(FC)

配套附件:

:HEP(标配)、日本SMC IP8000、德国西门子、美国FISHER费希尔、韩国YTC 空气过滤减压阀:KZ03(标配)、SMC减压阀AW20、YT200 保位阀、行程开关、阀位传送器、手轮机构、气动加速器等


服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
