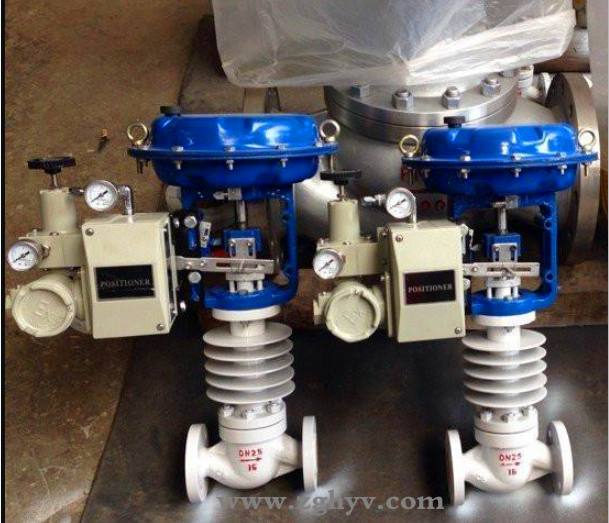

ZJHW气动小流量调节阀

产品详情

详细资料:

阀体型式:直通铸造球型阀体
阀芯型式:非平衡式单座柱塞阀芯
公称通径:DN15、20、25 NPS 1/2〞~ 1〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

性能

流量特性直线、等百分比、快开
可调范围30:1
额定CV值CV 0.01~1.0
允许泄漏量硬密封:IV级(0.01% 阀额定容量)
泄漏量标准:GB/T 4213

选用参数表

额定流量系数Cv等百分比    0.250.10.40.631.0
直线0.010.040.10.160.250.10.40.631.0
公称通径行程可选流量系数Cv(★符合IEC ●推荐)
DN1516mm

DN20

DN25

气动执行机构ZHA/B-22
膜片有效面积Ae (cm2)350

型号编制

Z执行机构H结构形式-公称压力阀体材质公称通径
Z系列调节阀J:气动薄膜执行机构
R:电动3810L执行机构
D:电动PSL执行机构
H直行程

W:标准型微小流量调节阀
WG:带散热型微小流量调节阀
WV:波纹管型微小流量调节阀
WD:低温型微小流量调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN25= DN25
NPS1〞=NPS1〞

如:Z型气动薄膜小流量调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHW-16C DN50
