详细资料:

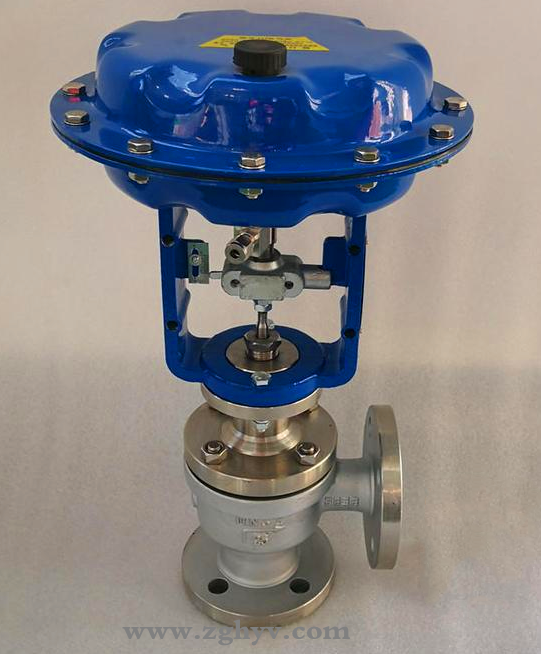

阀体型式:角式铸造球型阀体
阀芯型式:单座、套筒型阀芯
公称通径:DN20~200 NPS3/4〞~ 8〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型、
保温夹套型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
连接尺寸:
公称通径DN(mm) | L(mm) | H1( mm) | H(mm) | ØA | |
1.6(MPa) | 常温 | 中温 | |||
20 | 100 | 100 | 349 | 444 | 285 |
25 | 115 | 115 | 350 | 445 | 285 |
32 | 130 | 130 | 358 | 458 | 285 |
40 | 130 | 130 | 378 | 478 | 285 |
50 | 150 | 150 | 393 | 493 | 285 |
65 | 170 | 170 | 494 | 594 | 360 |
80 | 190 | 190 | 503 | 628 | 360 |
100 | 215 | 215 | 521 | 646 | 360 |
125 | 250 | 250 | 634 | 759 | 360 |
150 | 275 | 275 | 696 | 846 | 470 |
200 | 325 | 325 | 715 | 915 | 470 |
性能参数:
公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
可调范围 | 30:1 | |||||||||||||||
公称压力 | 标准产品1.6、4.0、6.4MPa;特殊订货10、22、32MPa | |||||||||||||||
阀芯形式 | 单座柱塞型阀芯 | |||||||||||||||
流量特性 | 直线、等百分比 | |||||||||||||||
工作温度 | 普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃ | |||||||||||||||
法兰标准 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
产品特点:
1、阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小。
2、广泛应用于 控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。
3、特别适用于允许泄漏量小,阀前后压差不大的高粘度,含有悬浮物和颗粒状物质流体的调节。
4、具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性 、拆装方便等优点。
主要技术参数:
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
阀座直径dn(mm) | (10) | (12) | (15) | (20) | |||||||||||
额定流量 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
系数Kv | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | ||||||||||
膜片有效面积Ac(cm2) | 280 | 400 | 600 | 1000 | |||||||||||
公称压力PN(Mpa) | 1.6、 4.0、 6.4 | ||||||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||||||
固有可调比R | 50:1 | ||||||||||||||
信号范围Pr(Kpa) | 20~100、40~200、80~240;段幅:20~60、60~100 | ||||||||||||||
气源压力Ps(Mpa) | 0.14~0.4 | ||||||||||||||
允许泄漏量 | 硬密封:Ⅳ级、软密封:Ⅵ级 | ||||||||||||||
工作 温度t (℃) | 常温型 | -20~200、-40~250、-60~250 | |||||||||||||
散热型 | -40~450、-60~450 | ||||||||||||||
高温型 | 450~560 | ||||||||||||||
低温型 | -60~100、-100~-200、-200~-250 |
