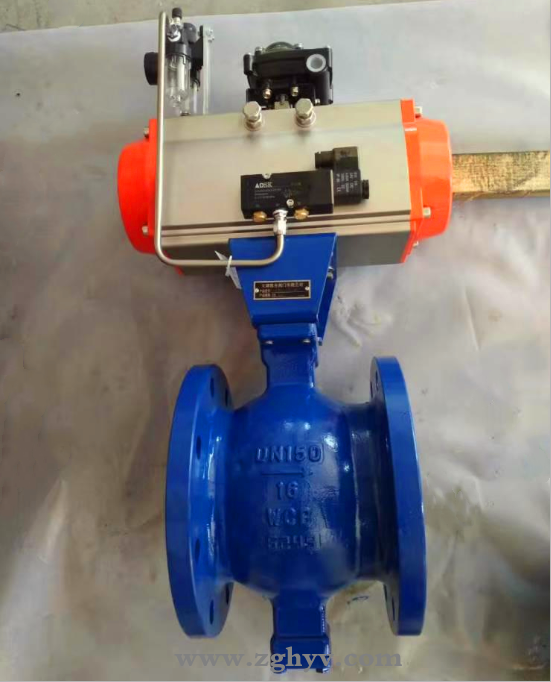

ZSRV气动V型调节球阀

产品详情

详细资料:

阀体型式:直通铸造球阀
阀芯型式:V型开口部分球体
公称通径:DN50 ~300 NPS 2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆

性能

流量特性近似等百分比
ZSRV气动V型调节球阀 性能
可调范围全腔型 200:1
额定CV值硬密封CV 32~3700 软密封CV 32~3550
行程全开 90°
允许泄漏量硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
基本误差%气动 ±2电动±2.0
回差%气动 ≤1.5电动≤1.0
死区%气动 ≤0.6电动≤1.0

注:性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。

选用参数表

公称通径DN(mm)2540506580100125150200250300
额定流量系数Cv硬密封3278901602503606101120185029503700
软密封3278901502403455801080180028003550
双作用气动执行机构气源压力 400KPa
型号

扭矩(N.M)

PTFE填料,金属密封允许压差 单位MPa
ATD7546.51.720.830.530.300.16





ATD8873.2
1.331.330.490.28





ATD100106



0.480.16




ATD125221



0.820.450.250.19


ATD160453




0.810.520.400.13

ATD200850





0.90.690.600.420.31
单作用气动执行机构气源压力 400KPa
型号

扭矩(N.M)

PTFE填料,金属密封允许压差 单位MPa
ATS88440.600.240.160.08






ATS10060.71.100.490.310.170.08





ATS125126
1.210.790.440.250.06




ATS160269



0.560.200.100.08


ATS200467



0.810.560.310.24


ATS240880





0.90.690.460.240.17

型号编制

Z执行机构R结构形式-公称压力阀体材质公称通径
Z系列调节阀S:气动活塞执行机构
J:气动薄膜执行机构
R
角行程

V:标准型V型调节球阀
VF:软密封V型调节球阀

PN16=16
CL150LB=150 LB

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN50= DN50
NPS2〞=NPS2〞
