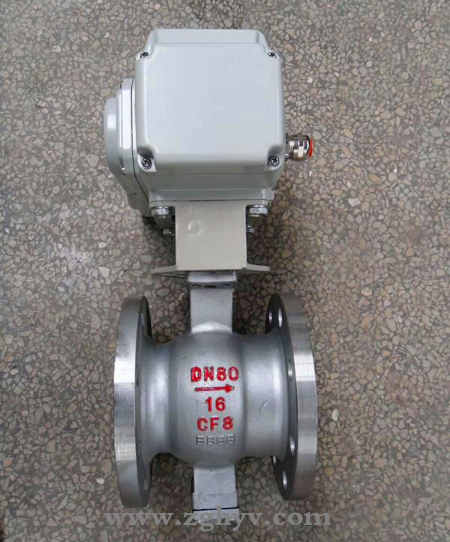

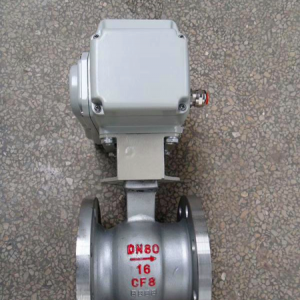

ZARV电动V型调节球阀

产品详情

详细资料:

阀体型式:直通铸造球阀
阀芯型式:V型开口部分球体
公称通径:DN50 ~300 NPS 2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:气动活塞式执行机构、气动薄膜执行机构
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆

选用参数表

公称通径DN(mm)2540506580100125150200250300
额定流量系数Cv硬密封3278901602503606101120185029503700
软密封3278901502403455801080180028003550
电动执行机构
型号扭矩(N.M)PTFE填料,金属密封允许压差 单位MPa
3810R-101001.70.50.30.16






3810R-30300



0.480.25




3810R-50500




0.90.50.40.13

3810R-1001000







0.70.380.2

型号编制

Z执行机构R结构形式-公称压力阀体材质公称通径
Z系列调节阀A:电动DTR执行机构
R:电动3810R执行机构
R
角行程

V:标准型V型调节球阀
VF:软密封V型调节球阀

PN16=16
CL150LB=150 LB

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN50= DN50
NPS2〞=NPS2〞

性能
流量特性近似等百分比
可调范围全腔型    100:1     缩腔型 40:1
额定CV值 全腔型CV 14~1750      缩腔型CV 6-700
行程 全开 60°
允许泄漏量硬密封:IV级(0.01%    阀额定容量) 软密封:VI级(气泡级)
基本误差%气动 ±2电动±2.0
回差%气动 ≤1.5电动≤1.0
死区%气动 ≤0.6电动≤1.0
