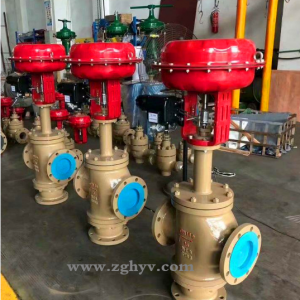

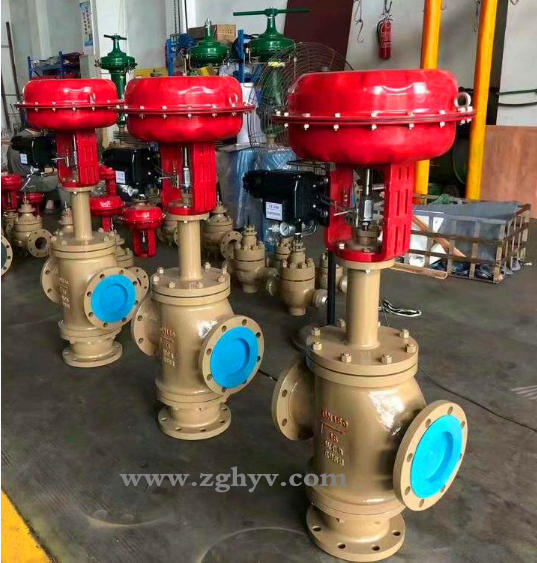

ZJHF气动三通调节阀

产品详情

详细资料:

ZJHF(H)型气动薄膜三通调节阀有三通合流及三通分流两种作用方式,在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,稳定性好、不易产生震动、噪声低、允许使用压差大,连线简单等特点。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于DN100和压差较大的分流场合,不能互换使用。
气动三通调节阀,是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,气动三通调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
ZJHF(H)型气动三通调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
气动三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64;公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

标准规格

阀体型式:三通铸造球型阀体
阀芯型式:三通型双座阀芯
公称通径:DN20~300 NPS 3/4〞~ 12〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆


主要零件材料

本体材质为碳钢

本体材质为不锈钢

1

阀体

WCB

LCB

WC9

1

阀体

CF8

CF 8M

CF 3M

2

阀座

304

304

304

2

阀座

304

316

316L

3

阀芯

304

304

304

3

阀芯

304

316

316L

4

导向套

304

304

304

4

导向套

304

316

316L

5

阀盖

WCB

LCB

WC9

5

阀盖

CF8

CF 8M

CF 3M

6

阀杆

304

304

304

6

阀杆

304

316

316L

7

填料

PTFE/ 柔性石墨

7

填料

PTFE/ 柔性石墨

8

弹簧

65Mn

8

弹簧

65Mn

9

螺母

304

304

304

9

螺母

304

316

316L

注:常温型工作温度 -20-+ 200℃ ,泄露等级为 Ⅳ 级。
高温型阀盖增设散热片,可用于介质温度 -60-+ 450℃ 的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于 -196℃ 深冷场合。

主要技术参数

公称通径 DN ( mm )

20

25

32

40

50

65

80

100

125

150

200

额定流量
系数 KV

合流

6.3

8.5

13

21

34

53

85

135

210

340

535

分流

-

-

-

-

-

-

85

135

210

340

535

额定行程 L ( mm )

16

25

40

60

膜片有效面积 Ae ( cm2 )

280

400

600

1000

公称压力 PN ( MPa )

1.6 2.5? 4.0 6.4 10.0

固有流量特性

直线 等百分比

固有可调比 R

30 : 1

信号范围 Pr ( Kpa )

20-100 、 40-200 、 60-100 、 80-240

气源压力 Ps ( Mpa )

0.14 、 0.25 、 0.28 、 0.40

允许压差 △P ( MPa )

0.93

0.86

0.75

0.48

0.31

0.27

0.18

0.11

0.12

0.09

0.05

性能

流量特性直线、等百分比
可调范围30:1
额定CV值等百分比\直线CV8.5~1280
允许泄漏量硬密封:IV级(0.01% 阀额定容量)
性能指标
气动电动
基本误差%±1.5±1.0
回差%≤1.5≤1.0
死区%≤0.6≤1.0
始终点偏差%±2.5±2.5
额定行程偏差%≤2.5≤2.5

选用参数表

阀座直径(mm)253240506580100125150200250300
额定流量系数CV8.513213453851352103405358001280
公称通径行程可选流量系数Cv(★标准型 ●推荐)
DN2516 mm










DN3225 mm










DN40









DN50








DN6540mm










DN80









DN100








DN12560mm










DN150









DN200








DN250100mm








DN300








气动执行机构
膜片有效面积Ae (cm2)
ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
3505609001600
作用方式弹簧范围金属密封允许压差(MPa)
气开20-100KPa0.70.440.280.180.170.110.070.070.050.030.050.03
40-200 KPa2.141.310.840.530.510.330.210.220.150.090.110.07
80-240 KPa4.993.051.951.251.180.780.50.510.360.210.210.15
气关20-100KPa2.140.870.560.350.340.220.140.150.10.060.050.03
40-200 KPa6.45.863.642.32.211.430.910.950.660.370.110.07
80-240 KPa6.46.45.043.183.061.981.261.320.920.520.210.15

型号编制

Z执行机构H结构形式-公称压力阀体材质公称通径
Z系列调节阀J:气动薄膜执行机构
H:气动活塞执行机构
H直行程F:三通分流调节阀
H:三通合流调节阀
F(H)G:散热型三通分(合)流调节阀
F(H)V:波纹管型三通分(合)流调节阀
F(H)D:低温型三通分(合)流调节阀
PN16=16
CL150LB=150 LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质
DN25= DN25
NPS1〞= NPS 1〞
如:气动薄膜三通分流调节阀,散热型,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHFG-16C DN50
