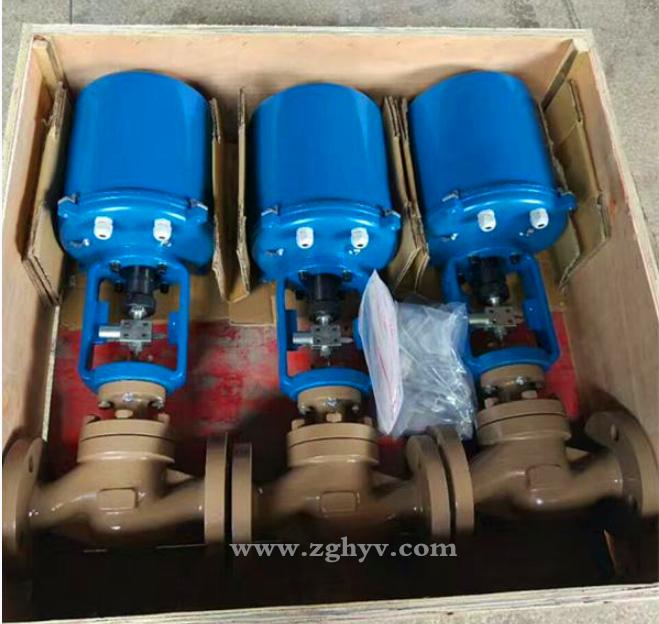

ZRHM电动套筒调节阀

产品详情

详细资料:
本公司的ZRHM电动套筒调节阀是一种高性能的电动调节阀,适用于各种不同压力和温度的流体和对泄漏要求不严格场合。电动套筒调节阀是由阀体、阀座、套筒、阀芯、导向套、阀盖及密封填料与电动执行器经配合后组成。电动套筒调节阀通过接收工业自动化控制系统的信号(如:4~20mA或1~5V)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数,实现自动化调节功能。电动套筒调节阀流体通道成S型,压降损失小,流量大,流量特性精度高,可调范围广。电动套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动套筒调节阀,电动平衡笼式调节阀,电动单座套筒调节阀广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。

标准规格

阀体型式:直通铸造球型阀体
阀芯型式:平衡式套筒型阀芯
公称通径:DN25~300 NPS 1〞~ 12〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

性能

流量特性直线、等百分比、快开
可调范围50:1
额定CV值等百分比CV10~1400 ,直线CV11~1500
允许泄漏量硬密封平衡式:II级(0.5% 阀额定容量)软密封平衡式:V级
性能指标
气动电动
基本误差%±1.5±1.0
回差%≤1.5≤1.0
死区%≤0.6≤1.0
始终点偏差%±2.5±2.5
额定行程偏差%≤2.5≤2.5

选用参数表

阀座直径(mm)253240506580100125150200250300
额定流量系数Cv等百分比101625406310016025040063010001400
直线1117.627.5446911017627544069011001500
公称通径行程可选流量系数Cv(★标准型 ●推荐 ○定制)
DN2516 mm










DN3225 mm









DN40








DN50







DN6540mm







DN80






DN100





DN12560mm







DN150







DN200






DN250100mm







DN300







电动执行机构金属密封最大允许压差(MPa)
型号推力(N)
3810L-088006.46.4









3810L-2020006.46.46.45.1







3810L-3030006.46.46.46.45.74.76





3810L-505000

6.46.46.46.46.25




3810L-656500





6.46.44.233.23

3810L-9910000







6.46.13.312.07
3810L-16016000









64

型号编制

Z执行机构H结构形式-公称压力阀体材质公称通径
Z系列调节阀R:电动3810L执行机构
D:电动PSL执行机构
H直行程M:标准型套筒调节阀
MF:软密封套筒调节阀
ML:单级笼式调节阀
MT:两级笼式调节阀
MG:带散热型套筒调节阀
MV:波纹管型套筒调节阀
MD:低温型套筒调节阀
PN16=16
CL150LB=150 LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质
DN25= DN252
NPS1〞= NPS 1〞
如:Z型电动套筒调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHM-16C DN50

技术参数

公称通径mm253240506580100125150200250300
阀座通径mm263240506680100125150200250300
额定流量系数kv直线型1117.627.5446911017627544069011001760
等百分比101625406310016025040063010001600
公称压力(MPa)0.6,1.6, 2.5, 4.0, 6.4
行程(mm)16254060100
流量特性直线,等百分比,快开
工作温度℃-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰尺寸符合JB78-59、JB79-59,JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
阀体型式直通套筒铸造球型阀
上阀盖型式普通式(常温),热片式(中温),长颈式(低温)
配用电动执行
机构型号
PSLPSL-202PSL-204PSL-208PSL-312PSL325
381L381LSA-20381LSB-30381LSB-50381LSC-65381LSC-99
防爆型381LXA-20381LXB-30381LXB-50




注:
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
