国标阀门您现在的位置: 首页  > 国标阀门

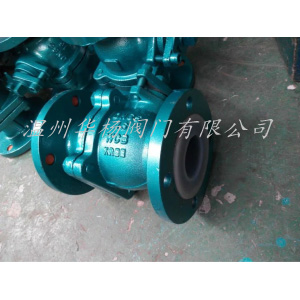

Q41F46衬氟球阀

产品详情

详细资料:

Q41F46-10球阀的优点及特征
Q41F46-10球阀大量运用于化工行业、因为所接触介质均为有腐蚀性介质。相比传统阀门,衬氟阀门在化工行业具有一定的优势。
1.我公司生产的衬氟球阀,比316L等之类的阀门在耐腐蚀方面可靠,主要的缺点是所使用温度不会太高,阀门外壳会由于介质低温而表面结露,致使碳钢的外壳有生锈现象,特别是阀门、填料压盖及螺栓处易腐蚀,造成物料从阀杆填料处有渗漏,使阀门损坏。
2.根据我们用的经验来看,衬氟球阀除了能防腐的典型优点外,没有什么其他优点。当然缺点很多:不能很好的密封,高真空都不行;温度受限严重,如果反应釜的温度较高,就有溶胀的后果。
3.衬聚四氟乙烯的阀主要优点就是耐腐蚀,酸碱均可,不过太高的温度可不行。跑冒滴漏的现象那是阀门本身的材质或质量原因。
4.有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果Z明显。
5.我们曾经做过实验,国产衬氟球阀都会内漏,反而不如普通阀门.所以衬氟球阀不会解决滴漏问题,主要用作耐腐蚀。
6.相对耐腐蚀金属材料来说价格便宜许多。衬氟球阀一般都有温度限制。

Q41F46-10球阀工作原理如下:

      开启过程

1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直Z到全开位置,阀杆提升到位置,球体旋转到全开位置。

      关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

【产品其他参数】:

主要外形和连接尺寸:





公称通经

L

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

140

105

75

55

2

16

4-φ14

25

1

150

115

85

65

2

16

4-φ14

32

5/4

165

135

100

78

2

18

4-φ18

40

3/2

180

145

110

85

3

18

4-φ18

50

2

200

160

125

100

3

20

4-φ18

65

5/2

220

180

145

120

3

20

4-φ18

80

3

250

195

160

135

3

22

4-φ18

100

4

280

215

180

155

3

22

8-φ18

125

5

320

245

210

185

3

24

8-φ18

150

6

360

280

240

210

3

24

8-φ23

200

8

457

335

295

265

3

26

8-φ23

250

10

533

390

350

320

3

28

12-φ23

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

130

105

75

55

2

16

4-φ14

25

1

140

115

85

65

2

16

4-φ14

32

5/4

165

135

100

78

2

18

4-φ18

40

3/2

165

145

110

85

3

18

4-φ18

50

2

203

160

125

100

3

20

4-φ18

65

5/2

222

180

145

120

3

20

4-φ18

80

3

241

195

160

135

3

22

8-φ18

100

4

305

215

180

155

3

24

8-φ18

125

5

356

245

210

185

3

26

8-φ18

150

6

394

280

240

210

3

28

8-φ23

200

8

457

335

295

265

3

30

12-φ23

【产品特点】:

1、更换零件衬里材质可适用于各种介质。
 2、密卦性能优良可靠,零泄漏,使用寿命长。
 3、启闭迅速,启闭时只需把球体转动90°,方便而迅速。
 4、可根据用户需求配置气动,电动装置,满足遥控和程控的要求。
 5、结构较简单,体积小、重量较轻,特别是它的高度远小于闸阀和截止阀。
 6、流体阻力小,全开时球体通道、阀体通道和连接管道的截面相等,在各类阀门中球阀的流体阻力Z小。
7、两段式、三段式结构可适应各种不同要求的管路系统和工况条件,其中三段式球阀允许主阀体与两侧阀体分离,可实现在线快越更换、维修。

Q41F46衬氟球阀设计标准:

设计标准GB12237
结构长度GB12221
法兰标准JB/T79-94
GB9113.1-26
检验试验JB/T9092-99
驱动方式手动、电动、气动、蜗轮

Q41F46衬氟球阀零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P8

R8

R3

R3

1

阀体/阀盖

A216-C

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

2

球体/阀杆

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

3

衬里/阀座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

4

填料/压盖

PTFE(F4)

A351-CF3

A351-CF3

5

填料

A216-WCB

A351-CF8

A351-CF8

6

支架

A193-B7

A194-8

A193-B8M

7

紧固螺栓

A193-B7

A193-B8M

A194-8

8

螺母

A194-2H

A194-8

A194-8

9

操作手柄

A216-WCB

A216-WCB

A216-WCB

订货须知:

    一、①Q41F46衬氟球阀产品名称与型号②Q41F46衬氟球阀口径③Q41F46衬氟球阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀为您审核把关。
