详细资料:

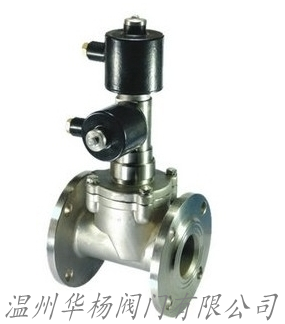

双线圈自保持式电磁阀概述:
该产品系引进德国技术进行改良创新,应用范围广泛,特别适用于电磁阀需长时间保持开启或关闭状态工况,节能降耗,使用寿命超长。
双线圈自保持式电磁阀注意事项:
1、介质中若有体积较大杂质,阀前需装过滤器。
2、安装后顶部线圈需垂直于地面(允许倾斜度1°)。
3、两个线圈要装点动开关,不得长时间通电,通电时间不得超过3秒,否则有可能导致线圈烧毁。
4、线圈不得接触导电物体,如水、钢铁等。
5、介质的压力、流向、粘度等按相关规定操作。
双线圈自保持式电磁阀技术参数:
流体范围 | 水、气、油、蒸汽、燃油、燃气、真空等 |
流体温度 | -20℃~220℃ |
环境温度 | -20℃~60℃(特制:-40℃~120℃) |
阀体材质 | 304不锈钢、316不锈钢 |
结构原理 | 直动活塞式(无压力差开启型)、先导活塞式 |
密封材料 | 丁睛橡胶、氟橡胶,聚四氟乙烯、紫铜等 |
电源电压 | AC220V、DC24V、其它可定做 |
功 率 | 视阀门口径、压力大小而定 |
防护等级 | IP54、IP65 |
控制方式 | 常闭型、常开型 |
电气连接 | 普通接线盒式、防爆电缆引线式 |
产品名称: | 自保持式电磁阀 | 产品型号: | ZCB2 |
驱动方式: | 电动 | 连接形式: | 法兰 |
结构形式: | 自保持式 | 密封结构: | 软密封、硬密封 |
压力范围: | 0.1-10Mpa | 公称通径: | DN25-300 |
常用材质: | 铸钢、不锈钢 | 技术咨询: | 0577-67160566 |
工作原理
采用自锁自保持,采用双线圈控制,上面的线圈用来打开,侧面的线圈用来关闭,只需要相应的线圈的一个脉冲信号,瞬时通电即可保证需要的工作状态,能耗低,流量足,使用使用寿命长。
流体种类:水,气,油,蒸汽,燃气,二氧化碳,液氮,液氧等。 流体温度:-200℃-350℃
流通口径:DN20-DN600 环境温度:-20℃-+80℃(特制:-40℃-+120℃)
阀体材质:黄铜,铸铁,碳钢,不锈钢 工作压力:-0.1-235MPA
额定电压:AC220V—DC24V 其他选项:E防爆型,X信号反馈,V垂直安装
应用范围
石油石化、电力设备、国防军工、核工业、船舶制造、医药设备、工业炉窑、干燥设备、暖通空调、清洗设备、电镀喷涂、灌装计量、机器制造、食品工业、水处理系统、消防设备及工程等。
技术参数
流体范围 水、气、油、蒸汽、燃油、燃气等
流体温度 -20℃~220℃
环境温度 -20℃~60℃(特制:-40℃~120℃)
阀体材质 铸钢、304不锈钢、316不锈钢等
工作压力 直动活塞式0~6bar、先导活塞式0.3~50bar
结构原理 直动活塞式(无压力差开启型)、先导活塞式
密封材料 橡胶、氟橡胶,聚四氟、紫铜等
电源电压 AC220V、DC24V、其它可定做
功 率 视阀门口径、压力大小而定
订货须知:
一、①ZCB2双线圈自保持式电磁阀产品名称与型号②ZCB2双线圈自保持式电磁阀口径③ZCB2双线圈自保持式电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
