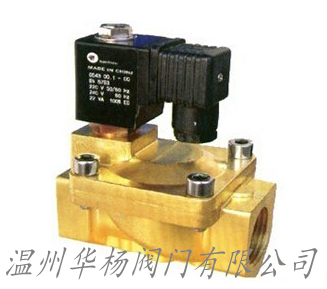

SLP二位二通先导式电磁阀

产品类别

联系方式

联系人：刘经理

手机号：13305770540

手机号：13780160540

电话：0577-67160566
电话：0577-67160766
传真：0577-67160966
Q Q:
Q Q:
邮箱：1136084423@qq.com
邮箱：2228798038@qq.com
地址：浙江省温州市永嘉县瓯北镇安丰工业区

国标阀门您现在的位置: 首页 > 国标阀门

产品详情

详细资料：

用途：

本阀适用于以水或液体为工作介质，可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故队工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。

SLP不锈钢常开型二位二通先导式电磁阀原理：
1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。
2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；Z低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

SLP不锈钢常开型二位二通先导式电磁阀结构原理：
?? 电磁阀分直动式、分步直动式和间接先导直动式电磁阀：有常闭型和常开型二种。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。结构简单，动作可靠，在零压差和微真空下正常工作.常开型正好相反.如小于φ6流量通径的电磁阀。
???? 该阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。当线圈断电时电磁力消失，此动力铁芯在自重和弹簧复位和压力的作用下关闭主阀，介质断流。结构合理，动作可靠，在零压差时工作也可靠，在零压差时工作也可靠。如：ZQDF，ZS，2W。
?? 该系列电磁阀由先导阀和主阀芯联系着形成通道组合而成；常闭型在未通电时，呈关闭状态。当线圈参赛电时，产生的磁力使动铁芯和静铁芯吸合，导阀口打开，介质流向出口，此时主阀芯上腔压力减少，低于进口侧的压力，形成压差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。当线圈断电时，磁力消失，动铁芯在弹簧力作用下向下运动，关闭主阀口。常开式原理正好相反。如：SLA，DF（φ15以上口径），ZCZ等。

二位二通先导式电磁阀参数：
常开型：断电开，通电关。
常闭型：断电关，通电开。
阀体材质为铜,
Z大耐压使作压力:17kgf/cm2
环境温度:0℃～65℃
特点：体积小,流量大,
安装：按阀上所表流向箭头,可任意安装;为增强使用寿命,Z好线圈向上,水平安装
电压：AC220V、230V、240V、110V、24V、50、60HZDC24V、12V+10%到-10%允许波动。
膜片、密封件：可采用NBR、VITON、EPDM等多种，以适用不同流体的开关控制。

电磁阀型号说明：

序号	1	2	3	4	5	6	7	8	9	10
序号	电磁阀的种类	控制方式	线圈配置形式	线圈等级	电压	密封材料	阀体材料	连接	流量通径 φmm	其它选配
例如	SLP	1	D	F	02	N	1	D	13	□
		代号 1:常闭 2:常开 1:常闭	代号: D:DIN标准接线盒塑封线圈 N:也线式塑封防水线圈 S:德国NASS线圈 X:防爆型线圈	F:F级 H:H级	02=220VAC 230VAC 50/60HZ 01=110VAC 120VAC 50/60HZ 05=24VAC 13=DC24V 12=DC12V 其它电压请咨询公司	N:NBR****橡胶 V:VITON氟橡胶 E:EPDM已丙橡胶	1=锻铜 3=SS316不锈钢 3=SS316不锈钢	A=1/8 B=1/4 C=3/8 D=1/2 E=3/4 G=1 H=11/4 J=11/2 K=2 F=法兰连接	03=3.0 13=13. 20=20 25=25. 35=35. 40=40. 50=50. 25 35 40 50	L:指示灯 N:螺纹连接美NPT T:配定时器 M:手动操作器

型号规格

接管口径	流量通径 mm	CV值	Z小压力	压力差（kgf/cm2）			Z大流体温度	线圈配置	功率		线圈等级	外形尺寸长×宽×高 A×B×H	重量 KG	订货型号以下表中电压为 220CAC50/60HZ
				Z大工作压力					功率
				空气瓦斯	水热水液体	轻油 ≤20CST			VA	W
				空气瓦斯	水热水液体	轻油 ≤20CST			AC220V	DC24V
1/8	3	0.23	0	13	13	10	80	D	22	13	F	41×29×83	0.37	SLP1DF02N1A03
	3	0.23	0	13	13		130	D	22	13	F	41×29×83	0.37	SLP1DF02E1A03
	3	0.23	0	13	13	10	120	D	22	13	F	41×29×83	0.37	SLP1DF02V1A03
1/4	3	0.23	0	13	13	10	80	D	22	13	F	41×29×83	0.36	SLP1DF02N1B03
	3	0.23	0	13	13		130	D	22	13	F	41×29×83	0.36	SLP1DF02E1B03
	3	0.23	0	13	13	10	120	D	22	13	F	41×29×83	0.36	SLP1DF02V1B03
3/8	13	4.5	0.5	13	13	10	80	D	22	13	F	66×48×112	0.8	SLP1DF02N1C13
	13	4.5	0.5	13	13		130	D	22	13	F	66×48×112	0.8	SLP1DF02E1C13
	13	4.5	0.5	13	13	10	120	D	22	13	F	66×48×112	0.8	SLP1DF02V1C13
1/2	13	4.5	0.5	13	13	10	80	D	22	13	F	66×48×112	0.7	SLP1DF02N1D13
	13	4.5	0.5	13	13		130	D	22	13	F	66×48×112	0.7	SLP1DF02E1D13
	13	4.5	0.5	13	13	10	120	D	22	13	F	66×48×112	0.7	SLP1DF02V1D13
3/4	20	7.6	0.5	13	13	10	80	D	22	13	F	75×58×118	0.9	SLP1DF02N1E20
	20	7.6	0.5	13	13		130	D	22	13	F	75×58×118	0.9	SLP1DF02E1E20
	20	7.6	0.5	13	13	10	120	D	22	13	F	75×58×118	0.9	SLP1DF02V1E20
1	25	12	0.5	13	13	10	80	D	22	13	F	96×70×131	1.4	SLP1DF02N1G25
	25	12	0.5	13	13		130	D	22	13	F	96×70×131	1.4	SLP1DF02E1G25
	25	12	0.5	13	13	10	120	D	22	13	F	96×70×131	1.4	SLP1DF02V1G25
11/4	35	22	0.5	13	13	10	80	D	22	13	F	131×96×146	2.8	SLP1DF02N1H35
	35	22	0.5	13	13		130	D	22	13	F	131×96×146	2.8	SLP1DF02E1H35
	35	22	0.5	13	13	10	120	D	22	13	F	131×96×146	2.8	SLP1DF02V1H35
11/2	40	30	0.5	13	13	10	80	D	22	13	F	131×96×146	2.7	SLP1DF02N1J40
	40	30	0.5	13	13		130	D	22	13	F	131×96×146	2.7	SLP1DF02E1J40
	40	30	0.5	13	13	10	120	D	22	13	F	131×96×146	2.7	SLP1DF02V1J40
2	50	48	0.5	13	13	10	80	D	22	13	F	165×120×167	4.8	SLP1DF02N1K50
	50	48	0.5	13	13		130	D	22	13	F	165×120×167	4.8	SLP1DF02E1K50
	50	48	0.5	13	13	10	120	D	22	13	F	165×120×167	4.8	SLP1DF02V1K50

SLP常闭型二位二通先导式电磁阀特点：
1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。
2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。
3、流体状态：大Z有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。
4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

订货须知：

    一、①SLP二位二通先导式电磁阀产品名称与型号②SLP二位二通先导式电磁阀口径③SLP二位二通先导式电磁阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
