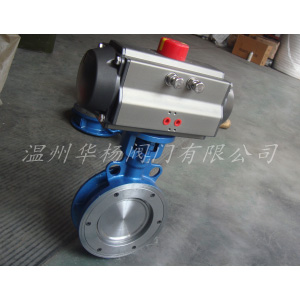

  D67IH气动对夹式蝶阀

气动对夹式金属密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能Z佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的Z佳装置。

  D67IH气动对夹式蝶阀特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；

2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；

3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；

4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；

5、本蝶阀结构，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；

6、耐高温、耐低温、耐腐蚀性。

  D67IH气动对夹式蝶阀采用标准

设计标准 :GB/T12238-1989

法兰连接尺寸:

GB/T9113.1-2000；GB/T9113.2-2000

GB/T9115.1-2000；GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992；JB/T9092-1999

  D67IH气动对夹式蝶阀执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

 D67IH气动对夹式蝶阀　

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

D67IH气动对夹式蝶阀技术参数：

空气驱动压缩空气4-6bar(可带手轮)

公称通径50～300mm

公称压力1.0～1.6Mpa

适用温度0～+60℃

连接方式对夹

阀结构A型

阀体材质UPVC、CPVC、PP

阀芯材质UPVC、CPVC、PP、PTFE

密封材质FPM、EPDM、NBR

适用介质PVC兼容的食品工业化学溶剂

可选附件限位开关、定位器、电磁阀、减压阀

 D67IH气动对夹式蝶阀尺寸：

通径(mm)英寸″尺寸（mm）

LD1D2-ANSID2-JISD2-DIND3HN-φm-ANSIN-φm-JSIN-φm-DIN

5024356.5120.391201251651034-194-194-18

652 1/247.570139.441401451851134-194-194-18

80347.579152.41501602011154-194-194-18

100457.2103190.51751802291358-198-198-18

1255661302162102102571658-228-238-18

150674151241.552402402851778-228-238-23

200887.5200298.52902953432108-228-238-23

2501011025536235535041124012-2512-2512-23

3001212931143240040049029712-2512-2512-23

  D67IH气动对夹式蝶阀三偏心特点及原理

1、偏离管道中心

2、偏离密封面中心

3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
