详细资料：

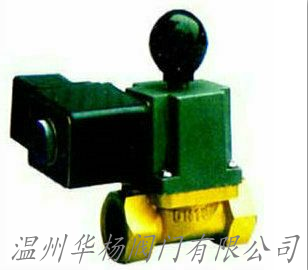

ZCRH系列切断阀是常开型脉冲触发式电磁阀，具有事故自锁及手动复位功能。

1、切断并在日常工作中处于常开状态，电磁线圈处于短开状态，不消耗电能。

2、当事故发生时， 切断阀线圈瞬间通电，触发切断阀快速关闭，不会重新自动打开。

3、再接通气源时，人工重新向上提拉复位杆，听到“咔”的一声表明阀已打开，此时 松开也不会切断，开启阀门，恢复供气。

电磁紧急切断阀技术参数

     产品结构：直动式

     公称压力：1.0Mpa

     工作压差：0~0.05Mpa

     工作介质：煤气、天然气、液化石油气等无腐蚀性液体

     介质温度：-15℃~60℃

     关闭时间：＜1秒

     电源带奶牙及功率：220V/50Hz      4VA

                       DC24V          3.4VA

                       DC12V          3VA

     安全等级：普通型     Ex型（定货时型号前加B）

控制方式：不间断输入或脉冲电磁力

结构尺寸外型图

直动式电磁阀：

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 　　

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分步直动式电磁阀：

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

先导式电磁阀：

理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

进口电磁阀的用途:

电磁阀：用于液体和气体管路的开关控制，是两位DO控制。一般用于小型管道的控制。 　　

电磁阀：只能用作开关量，是DO控制，只能用于小管道控制，常见于DN50及以下管道，往上就很少了。

开关形式：电磁阀通过线圈驱动，只能开或关 ，开关时动作时间短。 　　

工作性质：电磁阀一般流通系数很小，而且工作压力差很小。比如一般25口径的电磁阀流通系数比15口径的电动球阀小很多。电磁阀的驱动是通过电磁线圈，比较容易被电压冲击损坏。相当于开关的作用，就是开和关2个作用。 　　电磁阀一般断电可以复位，电动阀要这样的功能需要加复位装置。

订货须知：

    一、①ZCRH电磁紧急切断阀产品名称与型号②ZCRH电磁紧急切断阀口径③ZCRH电磁紧急切断阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
