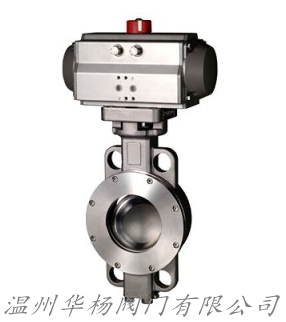

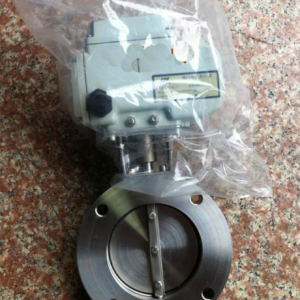

D673H气动三偏心调节切断蝶阀

产品详情

详细资料:

气动三偏心调节切断蝶阀是我公司新开发的长寿命节能型蝶阀。蝶阀采用三维偏心原理设计,弹性密封和硬软多层次密封兼容的加工新工艺,使蝶阀在运行工作时密封可靠,可达到气密封无泄漏,采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构,具有输出力矩大、体积精小、性能稳定可靠等特点。同阀门定位器或电磁阀配套使用可实现比例调节或开关控制,适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中。

主要外形及连接尺寸

公称通径外形尺寸连接尺寸执行器型号 *
LL1L2HH1DD1n-φd
504316421475/91277/205651651254-φ18GTD65/GTE80
6546164/21475/91287/315751851454-φ18GTD65/GTE80
8046190/24691/101365/375852001608-φ18GTD80/GTE90
10052210/295101/112420/4361302201808-φ18GTD90/GTE100
12556247/398112/139436/4621752502108-φ18GTD100/GTE125
15056308/478139/176466/5431902852408-φ22GTD125/GTE160
20060378/724176/228593/66521534029512-φ22GTD160/GTE210
25068432/928206/275682/75226540535512-φ26GTD190/GTE255
30078524/928228/275725/77230546041012-φ26GTD210/GTE255
35078648/1033275/324832/88034052047016-φ26GTD255/GTE300
400102648/1129275/380862/96836058052516-φ30GTD255/GTE350
450114715/1845324/527945/100540064058520-φ30GTD300/AW28S
500127795/1845380/5271058/106043071565020-φ33GTD350/AW28S
600154795/2605380/5451108/119549084077020-φ36GTD350/AW35S
7001651380/2605527/5451170/125555591084024-φ36AW28/AW35S
8001901860/2605545/5451325/1365620102595024-φ39AW35/AW40S

D673H气动三偏心调节切断蝶阀安装与维护

1、安装蝶阀时,应注意阀体上的流向标志,以免流通方向错误,影响使用。

2、蝶阀使用前应确认阀全开的前提下对管道进行冲破洗,以免有焊渣等杂物刮伤密封面。

3、蝶阀一般都设置旁通管路,在检修或更换蝶阀时,可使用旁通管路使用流程照常进行。

4、气动蝶阀可在水平180°范围内竖卧安装,切勿将气动执行器朝下倒装。

5、定位器或电磁阀调试详见说明书。

6、气动执行器曲臂为方头结构,用为手动装置使用,故障时卸掉气源管直接用手动扳手即可实现手动操作。

7、使用过程中如发现填料函渗漏,紧固一下压盖螺栓即可解决。

D673气动对夹式三偏心调节蝶阀主要零件材质表

序号零件名称材质
CDR
1内六角螺丝1Cr18Ni9Ti1Cr18NI9Ti1Cr18Ni12Mo2Ti
2阀盖WCB1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
3垫片不锈钢+柔性石墨不锈钢+柔性石墨不锈钢+柔性石墨
4阀座1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
5垫片不锈钢 +柔性石墨不锈钢+柔性石墨不锈钢+柔性石墨
6蝶板WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
7园柱销451Cr18Ni9Ti1Cr18Ni12Mo2Ti
8下盖WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
9垫片不锈钢+柔性石墨不锈钢+柔性石墨不锈钢+柔性石墨
10衬套PTFE+不锈钢PTFE+不锈钢PTFE+不锈钢
11阀体WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
12阀杆1Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
13支架WCBWCBWCB
14454545
15衬套PTFE+不锈钢PTFE+不锈钢PTFE+不锈钢
16填料柔性石墨柔性石墨柔性石墨
17压盖WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
18气动执行器


19位置指示器塑料塑料塑料

订货须知:

    一、①D673H气动三偏心调节切断蝶阀产品名称与型号②D673H气动三偏心调节切断蝶阀口径③D673H气动三偏心调节切断蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
