详细资料：

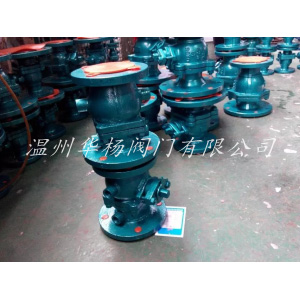

BQ41F46衬氟保温球阀简介：
衬氟保温球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。
BQ41F46衬氟保温球阀的工作原理
球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀Z适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
衬氟保温球阀的优点
1、流体阻力小，全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空Z高压力都可应用。
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
保温衬氟球阀的主要材质
序号 | 零件名称 | 灰铸铁 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
Z | C | P | R | Pl | R L | ||
1 | 阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
3 | 衬里层巾习座 | FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烃) | |||||
4 | 填料压盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 填料 | PTFE(F4)聚四氟乙烯 | |||||
6 | 螺 栓 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Crl8Ni9 | 1Crl8Ni9 |
7 | 螺母 | 45 | 45 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 |
保温衬氟球阀的连接尺寸
公称通径 | 标准值 | 参考值 | |||||||||
DN | NPS | L | D | D1 | D2 | f | b | Z-φd | D0 | H | 重量(kg) |
PNl.OMPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9 5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4/8-φ18 | 350 | 185 | 19 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 240 | 195 | 33 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 500 | 210 | 58 |
150 | 6 | 360 | 280 | 240 | 21O | 3 | 24 | 8-φ23 | 200* | 450 | 93 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 240* | 490 | 155 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240* | 550 | 210 |
300 | 12 | 610 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 320* | 600 | 220 |
350 | 14 | 686 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 320* | 675 | 245 |
400 | 16 | 762 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 360* | 780 | 260 |
PNl.6MPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2 5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 350 | 185 | 19 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 195 | 33 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 500 | 210 | 58 |
150 | 6 | 360 | 280 | 240 | 21O | 3 | 28 | 8-φ23 | 200* | 450 | 93 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 240* | 490 | 155 |
250 | 10 | 533 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 240* | 550 | 210 |
300 | 12 | 610 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 280* | 600 | 220 |
350 | 14 | 686 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | 320* | 675 | 245 |
400 | 16 | 762 | 580 | 525 | 485 | 4 | 40 | 16-φ30 | 360* | 780 | 260 |
PN2.5MPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 80 | 2.5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 1OO | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 11O | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 22 | 8-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 300 | 185 | 19 |
100 | 4 | 280 | 230 | 190 | 160 | 3 | 24 | 8-φ23 | 200* | 195 | 33 |
125 | 5 | 320 | 270 | 220 | 188 | 3 | 28 | 8-φ25 | 200* | 210 | 58 |
150 | 6 | 360 | 300 | 250 | 218 | 3 | 30 | 8-φ25 | 200* | 450 | 93 |
200 | 8 | 457 | 360 | 31 0 | 278 | 3 | 34 | 12-φ25 | 240* | 495 | 155 |
250 | 10 | 533 | 425 | 370 | 332 | 3 | 36 | 12-φ30 | 280* | 555 | 210 |
300 | 12 | 610 | 485 | 430 | 390 | 4 | 40 | 16-φ30 | 320* | 605 | 230 |
350 | 14 | 686 | 550 | 490 | 448 | 4 | 44 | 16-φ34 | 320* | 685 | 250 |
球阀安装注意事项
(1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
其他技术参数备注
(1)球阀价格由口径、材质、压力的不同而异，恕不公布价格！
(2)连接形式：螺纹、法兰、焊接、对夹等
(3)传动方式：手动、蜗轮传动、齿轮传动、气动、电动等
(4)口径从DN6-DN600；压力从1.0MPA-64MPA；温度-100℃-600℃
(5)材质有：碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢；
(6)三通或四通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
订货须知：
一、①BQ41F46衬氟保温球阀产品名称与型号②BQ41F46衬氟保温球阀口径③BQ41F46衬氟保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
