电站阀您现在的位置: 首页  > 电站阀

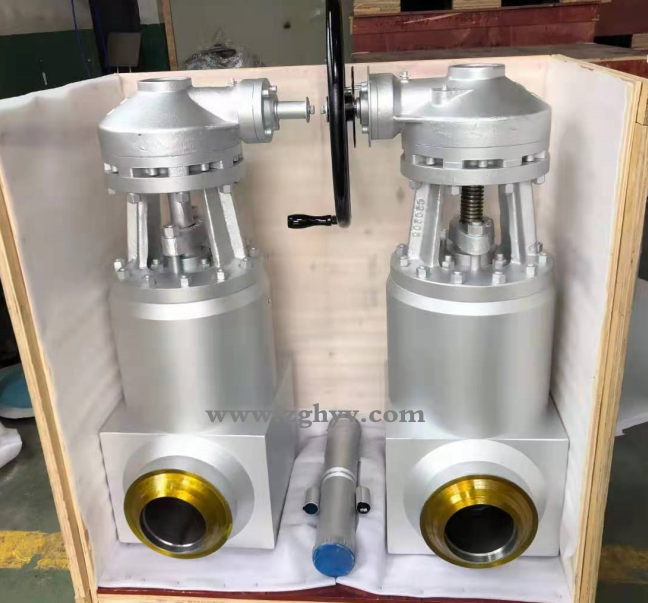

锻钢自密封闸阀

产品详情

详细资料:

制造验收技术标准
1、制造验收技术条件按日本火力发电用阀标准的E101的规定。
2、阀门结构长度按E101的规定。
3、阀体焊接坡口按ANSl B16 25的规定或按用户提供的尺寸。

电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。


链接尺寸图:

电站闸阀:
电站阀门主要有电站高温高压电站闸阀、电站截止阀等特殊阀门,主要技术参数为:PN1.6~32MPa; DIN10~600mm; 使用温度为-29~695℃;主体材料为碳钢、铬钼钢、铬钼钒钢、奥氏体不锈钢等;适用介质为水、蒸汽、油品等。电站阀门产品被广泛应用于火力发电厂的各种工况的管路上。操作方式:手动、电 动、气动、齿轮传动等。永嘉阀门供应网始终坚持“科技 、品质、技术创新”战略,生产的电站阀门产品结构紧凑新颖、选材考究合理、工艺成熟 ,是电站阀门用户值得信赖的产品。
Z560Y(Z561Y)不锈钢美标电站闸阀应用范围:电站闸阀主要是作为水、蒸汽管路上的启闭装置,用于切断或接通管路中的介质。使用时应全开或是全闭,不能作调节阀使用。电站闸阀工作原理:按顺时针转动手轮或阀杆螺母,阀杆带动闸板下行,使密封面吻合,切通道,即为关闭;反之则为开启。

Z560Y(Z561Y)不锈钢美标电站闸阀结构特点:设计、制造、检验、标记、供货等均符合相关API600标准。 材质符合ASME标准。 所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成,密封副配对合理,密封性能好:耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。 上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成,密封可靠、耐腐蚀,更换填料可在不停机的情况下进行,不影响系统运行。
体盖采用压力自紧式密封结构,压力越高,密封性能越好。
闸阀采用双闸板或弹性闸板结构,密封可靠,动作灵活,维修方便。
阀杆螺母与支架连接部分安装了推力球轴承,转动力矩小、启闭灵活、省力省电。
电动装置择优选用 产品,具有体积小、重量轻、功能全、性能可靠的优点,还可与程控电脑配套使用,进行远距离操作。
1.采用压力自紧式密封,阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性

主要零件与材质:

零件名称

材料牌号

阀体

A216WCB

A217WC1

A217WC6

A217WC9

闸板

A216WCB

A217WC1

A217WC6

A217WC9

阀座

25

15CrMoA

12Cr1MoVA

12Cr1MoVA

阀杆

1Cr17Ni2

1Cr17Ni2

SUH600

SUH600




20Cr1Mo1V1A

20Cr1MoVA

阀盖

25

15CrMoA

12Cr1MoVA

12Cr1MoVA


WCB

WC1

WC6

WC9

填料

增强柔性石墨

支架

WCB

WCB

WCB

WCB



WC1

WC6

WC9

密封环

S软钢(增强柔性石墨)

S软钢

F软?/TD>

空杆螺母

45(ZCuZn25A16Fe3Mn3)

适用温度

425



450


540


570
