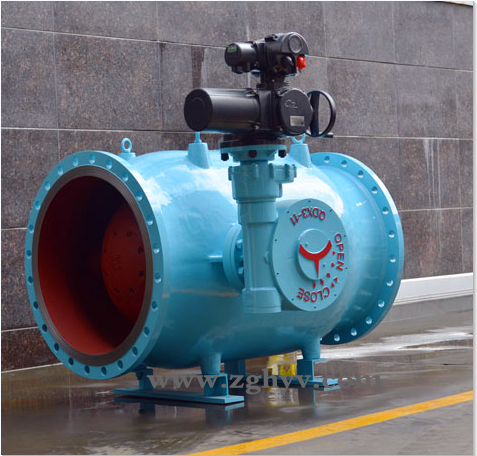

活塞式调流阀

产品详情

详细资料:

活塞式调流阀--用 途:

活塞式调流阀主要用在水厂、电厂、引水工程等介质为水的管网系统,起调节管道介质流量、流态以及节管网压力的作用。

结构特点:

1、LT942X型活塞式调流阀Z优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。

2、LT942X型活塞式调流阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。

3、LT942X型活塞式调流阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。

4、关渗漏量为零,可作为截止阀使用。不必另设其他截止阀门。

5、控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。

6、安装方式以卧式安装,也可以立式安装。

7、阀体内任何位置的水流断面为环形结构。

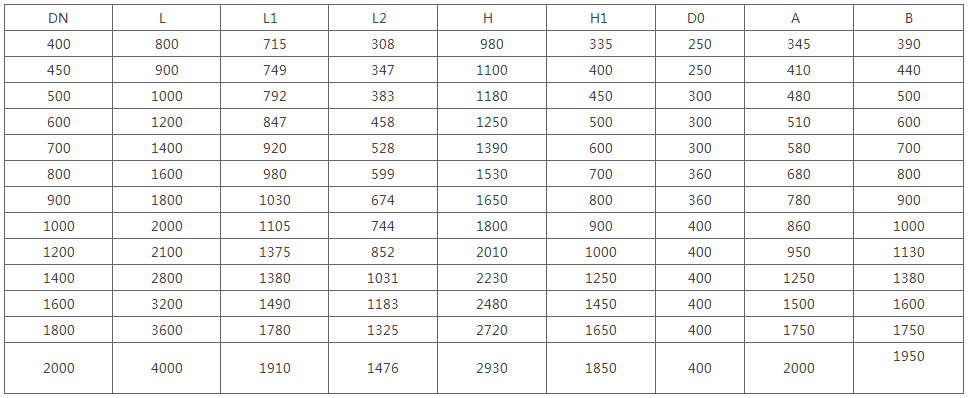

主要连接外形尺寸:

主要技术参数:

公称压力

(MPa)

壳体试验压力

(MPa)

密封试验压力

(MPa)

适用介质

介质温度

(℃)

1.0

1.5

1.1

水、热水等

0~80

1.6

2.4

1.76

2.5

3.75

2.75

主要技术特点:

轴向对称流道:阀体采用了轴向对称流道,完全避免了不必要的流向改变,使噪音和紊流趋势明显降低。

压力平衡:由于多功能锥形阀采用压力平衡套筒,使得操作套筒的轴向力与阀门两端的压差无关,因此使用较小的执行机构就能达到快动的目的。调节效果好:近乎数字式控制,通过改变过流孔的数量实现流道面积的变化,具有良好的线性调节特性。


活塞式调流调压阀结构

活塞式调流调压阀的设计一般是依据系统压力条件和Z大Z小流量条件进行其结构及尺寸的选择确定。各种工况要求和技术条件差别很大。传统调节阀在作流量调节与压力控制时,对输出的 控制极为困难,这是由传统调节阀的调节件结构与操作执行方式先天决定的。 而活塞式调流调压阀能适应不同工况要求,并且性能 ,适应性好,阀体设计成一体式和分段式;关闭调节部位设计为组合式活塞和多功能阀座结构。根据系统有不同要求时,对关闭调节或微小量的调节的,设计不同的活塞和多功能阀座,即可满足要求。通过对调节阀的 运行特点进行分析,活塞式调流调压阀设计成鼠笼式和扇叶式两种标准型。成鼠笼式结构分为多孔活塞缸体LH型,双层多孔活塞缸体LL型,多槽活塞缸体SZ型,特殊型活塞缸体XT型;扇叶式结构分为放空放散多功能阀座E型,扇叶圈多功能阀座S型。在系统有特殊要求时,稍作变异修改设计即可满足其个性化要求。同时也解决了在某些高要求工况下,特別是在高精度、大压差、大流量调芳时的各种技术难题。


服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
