详细资料：

1、工作原理

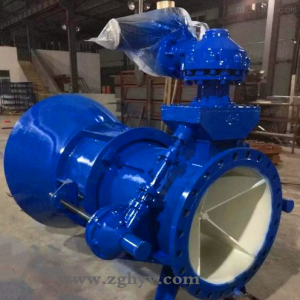

锥形放散阀通过改变调节套筒与锥体之间的过流面积，实现对流量的控制，使阀门在任意开度下自由排放均能将气蚀和振动控制在低状态。锥体通过科学的流体设计，采用 COSMOSWorks结构分析软件确定阀门应力分布，采用 的FLUENT流体专用分析软件进行测试，使过流面的变化与调节套筒的移动形成线性对应关系，实现全行程的良好调节性能。锥体通过多块流线形肋板固定于阀体上，使该阀与其它常规消能阀相比，显著降低或消除阀门运行时的汽蚀与振动，并使阀门操作力矩达到低。阀门关闭时，调节套筒与锥体前端的锥形阀座形成一个金属对金属和金属对橡胶的软硬双重密封，保障阀门零泄漏。开阀时，排出的水流形成一个宽的锥角喷射到大气中，并且被分解成细密的飞沫。如果喷射流形状需要控制，在阀门出口端可添加一个充气整流罩，不但允许空气混合到水中防止管壁真空的产生，而且还能形成集中的水流形状。

2、选型计算方式

阀门口径可依据所需流量求得，其流量计算公式如下：

Q=流量（m3/s)

Cv=流量系数（该阀水力条件好，具有较其它阀门高的流量系数，其Cv =0.75 ~ 0.86 ) G=9.81(m/s2)

H=锥形放散阀前相对阀体轴心的总水头（m)

A=锥阀通径截面积（m2 ）

自控型流量调节方法：

该阀可根据用户及场地要求，采用手动、电动、液动与气动操作机构。除手动型外，其他驱动形式，可采用以下控制方式：

1、流量计输出4-20mA直流信号，标定对应小流量值和大流量值。

2、将流量计输出反馈信号送入PLC处理，经PLC预设值比较后输出相应控制信号给调节执行机构，并驱动阀门运转Z对应位置（阀门开度）。

3、由PLC负责开度预定、反馈信号比较及控制，输出工作。调节执行机构负责按PLC指令驱动阀门达到指定位置，控制精度由PLC设定，此方法为闭环控制，稳疋可靠

服务承诺：

(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
