焊接截止阀您现在的位置: 首页  > 焊接截止阀

KJ961Y电动免冲刷截止阀

产品详情

详细资料:

电动免冲刷截止阀工作原理和结构说明

为避免介质高速冲刷,阀门采用倒流(高进低出)结构,阀门密封副采用先节流并阻断脏物,再利用节流后的介质使密封面得到自清洁,从而彻底解决了内漏问题,具体原理如下。

抗冲刷截止阀关闭初期,环形密封面开始节流,阻断较大固体颗粒进到阀瓣和阀座锥形密封处,只有细小颗粒的污物还会进入到阀门锥面密封空间。此时介质的最大流速发生在阀瓣和阀座环形空间内,从而使阀门锥面密封副避免了高速介质的冲刷。

抗冲刷截止阀节流中断,是针对进入截止阀密封面上的细小颗粒物而设计的。此时介质通过阀瓣和阀座间的细小空隙产生的高速气流或水流对密封面起到一个吹扫的作用,从而使污物无法在密封面停留,进而清洁了密封面。

免冲刷截止阀关闭状态,从而实现了抗冲刷截止阀的全部功能。

特点
1、阀门采用直通式结构。
2、为避免在使用过程中,介质对密封副的高速冲刷,密封副采用双阀座结构,先节流并阻断脏物,再
利用节流后的介质使密封面得到自清洁,从而解决了在阀门关闭时,由于较脏的介质压在阀座密
封面上,使阀门产生泄漏和使用寿命短的问题。
3、公称通径DN≤50mm 的抗冲刷截止阀阀体与阀盖的连接是夹箍销轴式连接,DN65 以上的抗冲刷截止阀
的阀体与阀盖的连接采用自密封式法兰连接形式。这两种结构都具有拆、装方便,安全可靠。
4、阀门两端支管为焊接连接。
5、阀座、阀瓣密封面均采用进口钴基硬质合金喷焊而成。密封面具有硬度高,耐磨擦,抗擦伤等特点。
6、采用氮化钢做为阀杆材料,使之渗氮后的阀杆表面硬度高、耐磨、抗擦伤,同时具有防腐蚀,使用
寿命长的特点。
注意事项
1、本阀门只作全开或全关使用,不能作调节阀使用。
2、阀门在锅炉1.5倍工作压力强度试验时禁止操作,以免损坏密封面。
3、传动部位应保持清洁,定期加注润滑油。
4、开启或关闭应用手轮或电动装置,尽量不借助于杠杆或其它工具。
5、介质流向为高进低出(倒流) ,安装时保证介质流向与阀体上流向箭头方向一致,切勿装反。
6、阀门可安装在管道上的任何位置,同时根据介质的温度选择碳钢或合金钢材料的阀门。

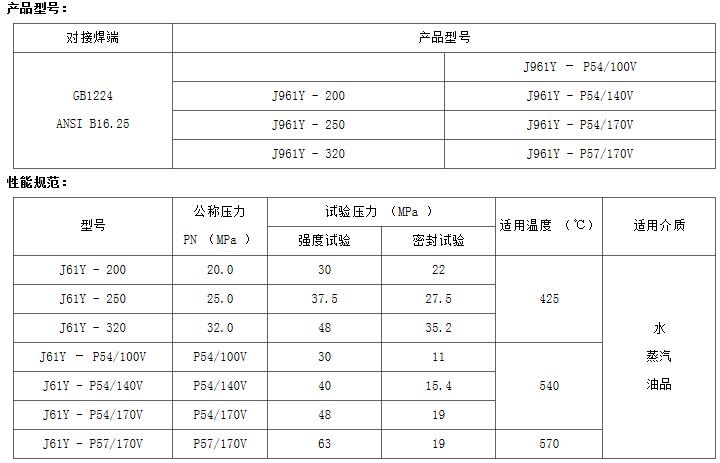

主要性能参数

 产品特点
(1)产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
(2)阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为
(3)阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面
(4)阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
(5)阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
(6)电站截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
