焊接截止阀|焊接闸阀

详细资料：

KJ961Y免冲刷截止阀概述：

为避免介质高速冲刷，阀门采用倒流(高进低出)结构，阀门密封副采用先节流并阻断脏物，再利用节流后的介质使密封面得到自清洁，从而彻底解决了内漏问题，具体原理如下。

KJ961Y免冲刷截止阀原理：

KJ961Y免冲刷截止阀关闭初期，环形密封面开始节流，阻断较大固体颗粒进到阀瓣和阀座锥形密封处，只有细小颗粒的污物还会进入到阀门锥面密封空间。此时介质的zui大流速发生在阀瓣和阀座环形空间内，从而使阀门锥面密封副避免了高速介质的冲刷。

节流中断，是针对进入截止阀密封面上的细小颗粒物而设计的。此时介质通过阀瓣和阀座间的细小空隙产生的高速气流或水流对密封面起到一个吹扫的作用，从而使污物无法在密封面停留，进而清洁了密封面。

KJ961Y免冲刷截止阀基本参数：

公称通径：DN10-100mm

公称压力：PN10-42.0mpa

适用介质：蒸汽、水和腐蚀介质

介质温度：-50℃～700℃

KJ961Y免冲刷截止阀主要性能规范：

优点、

1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
4、 截止阀阀体的结构形式有直通式、直流式和直角式。直通式是Z常见的结构，但其流体的阻力Z大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
5、在开闭过程中密封面的摩擦力比闸阀小，耐磨。
6、通常只有一个密封面，制造工艺好，便于维修。
7、电动执行器方便操作。

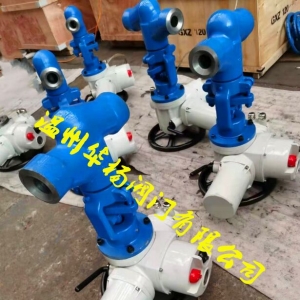

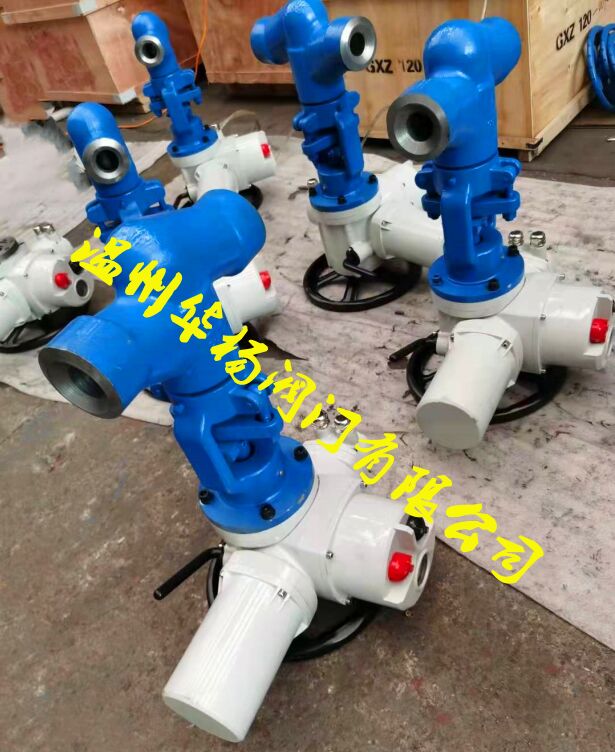

KJ961Y免冲刷截止阀

针对恶劣工况下的疏水阀，开发生产了组合密封式疏水截止阀，可根据用户需要配装气动、电动执行机构或操作手轮。

特点如下：

1、阀内节流面和密封面分开

由于疏水阀内工质一般接近饱和工况，阀内节流后的压力变化会使水气化从而形成闪蒸、气蚀。节流面和密封面分开的设计使闪蒸、气蚀的损害在阀套空腔内及节流面处进行，不Z于损坏密封面。传统截止阀无节流装置，高温高压流体直接冲击密封面，且密封面处一般为节流处，导致气蚀就发生在阀门密封面处，从而很快就使密封面因气蚀而破坏。

2、阀内件活座结构

阀座可方便的进行更换而不需更换阀体。传统的高温高压截止阀大多在阀体上加工阀座（密封面）的方式，这种方式虽可有效降低生产成本，但一方面制了在阀座上进行精细加工及热处理的可能，另一方面使得一旦阀座损坏严重则 更换整个阀门，检修工作强度大，检修工期长。

3、的组合密封设计

a、 阀门开启阀门开启时，首先是主密封开启，上下辅助密封依次开启，直Z下密封开启前，阀门中存在的流量就是阀芯和阀套之间的间隙漏流量，又因为下密封处有密封环，使此时的漏流量只是额定流量的千分之一左右（以DN25阀门为例）。而且如果阀门的主密封面已经完全损坏，阀门也是会保持这个漏流量。

b、阀门开启后，在阀门下密封打开后，阀门开始过流，此时阀门下密封面处的流通面积始终小于主密封面处的流通面积，这样就不会在主密封面附近形成节流，主密封面处压力一直比较稳定、流速较低。而由于在下密封面处形成节流，所以压力会降低，流速会增大，使气蚀、闪蒸及冲刷损坏都发生在下密封面处。这样就形成了对主密封的保护。

（阀内流速分布图）

（阀内压力分布图）

c、关阀

阀门关闭的过程和阀门开启过程正好相反。

4、密封面

主密封面线密封，使金属密封面更易发生弹性变形，填补密封接触面的微观间隙，真正做到零泄漏。

5、阀内件

选用钢材，热处理后表面硬度达到洛氏70度左右，而传统截止阀一般密封面堆焊硬质合金的工艺，硬度通常只能达到洛氏50多度。

6、执行机构之间的连接

当客户选用电动执行机构时，阀门和电动头之间通过我公司生产的柔性连接件连接，既能保证电动执行机构不会因过力矩而保护，又能保证阀门在使用电动执行机构时能关严。

注意事项：

1、本阀门只作为全开或全关使用，不能作为调节阀使用。
2、传动部位应保持清洁，定期加注润滑油。
3、开启或关闭应用于手轮或电动装置，尽量不借助杠杆或其他工具。
4、介质流向为高进低出(倒流)，安装时保证介质流向与阀体上流向箭头方向一致，切勿装反。
5、阀门可安装在管道上的任何位置，同时根据介质的温度选择碳钢或合金钢材料的阀门。
