陶瓷阀系列您现在的位置: 首页  > 陶瓷阀系列

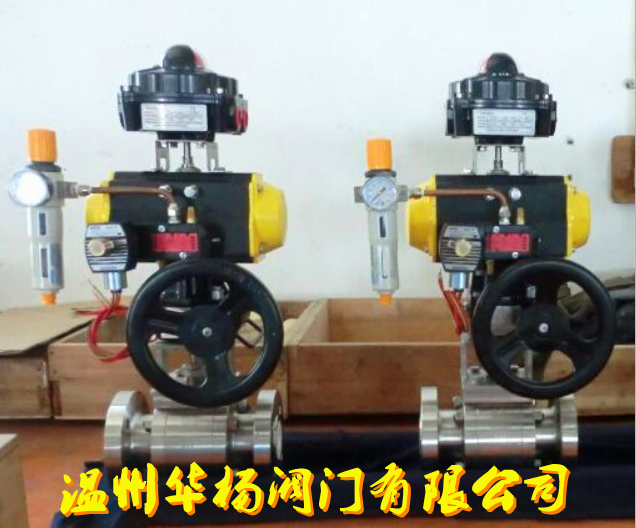

QS641TC气动带手动陶瓷球阀

产品详情

详细资料:

气动带手动陶瓷球阀特点说明

本阀适用于高硬度的颗粒或有软颗粒但又有腐蚀性介质管道上作启闭之用。公称压力1.6MPA,适应温度小于等于200度。

与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度 (洛氏硬度HRC90),仅次于金刚石。因此,本阀具有 的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性能好、热膨胀小。

球体采用 研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用ZrO2陶瓷的自润滑性,可取得很好的密封性能。陶瓷良好的耐磨性,让本阀经久耐用,可靠性高,使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。


气动带手动陶瓷球阀的性能特点:

所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度 (洛氏硬度HRC90),仅次于金刚石。因此, 本阀具有 的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。

球体采用 研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。

彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。

陶瓷良好的耐磨性,让本阀经久耐用,可靠性 .使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有的 优势,也是目前合适此类介质的阀门。

气动带手动陶瓷球阀主要零部件材料:

序号

名称

材料

序号

名称

材料

1

左右体

WCB

8

填料

PTFE

2

阀体

WCB

9

填料压盖

2Cr13

3

衬套

复合工程陶瓷

10

支架

Q235

4

球体

复合工程陶瓷

11

蜗杆装置


5

阀座

复合工程陶瓷

12

螺柱

35

6

阀杆

2Cr13

13

25

7

垫片

石墨




气动带手动陶瓷球阀主要外形和连接尺寸

DN

PN(KG)

L

D

D1

D2

C

H1

H2

n-φd

50

16

203

165

125

99

20

185

150

4-φ18

65

222

185

145

118

20

215

150

4-φ18

80

241

200

160

132

20

230

150

8-φ18

100

305

220

180

156

20

240

180

8-φ18

125

356

250

210

184

22

265

180

8-φ18

150

394

285

240

211

24

300

180

8-φ22

200

457

340

295

266

24

355

200

12-φ22

250

533

405

355

319

26

420

200

12-φ26
