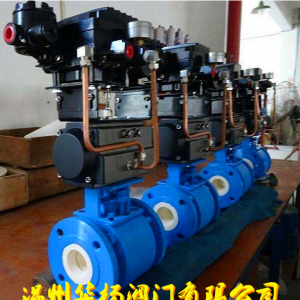

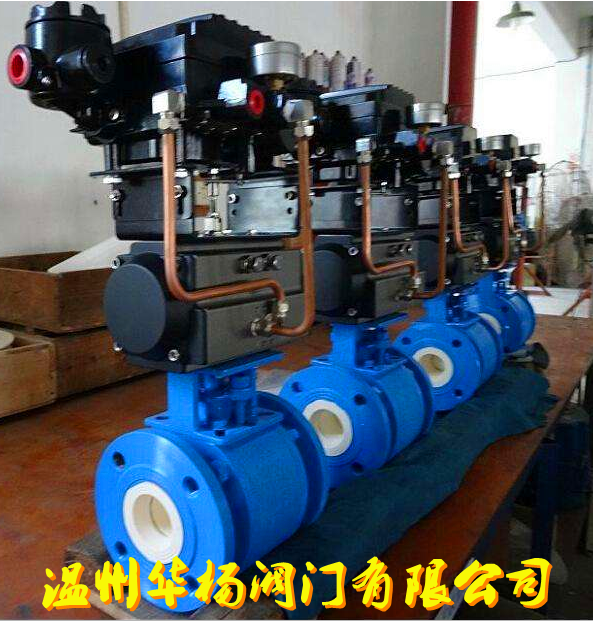

Q641TC气动陶瓷球阀

产品详情

详细资料:

球阀的主要优点
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

Q641TC气动陶瓷球阀技术参数:

公称通径DNDN15-300
公称压力(MPa)PN1.0~2.5
允许压差(MPa)≤公称压力
阀体形式二通式
连接形式法兰
阀芯形式O型球阀阀芯
适用温度≤200℃
流量特性近似快开型
动作范围0~90°
泄漏量Q软密封VI级、硬密封IV级符合ANSI B16.104标准
配置执行机构GT、AT、ST、SR、AW等系列气动执行机构
控制方式开关型(开关2位控制)   调节型(4-20mA控制)

Q641TC气动陶瓷球阀制造标准:

标准名称标准
设计与制造GB/T 12224
结构长度GB/T 12221
连接法兰GB/T 9113
检验与实验GB/T 9092

Q641TC气动陶瓷球阀执行器参数:

执行器型号GT、AT、ST、SR、AW等系列气动执行机构
供气压力0.4MPa~0.7MPa
气源接口G1/4″、G1/8″、G3/8″、G1/2″
环境温度﹣20℃~﹢70℃
作用形式单作用执行机构:气关式(B)-失气时阀位开(FO);气开式(K)-失气时阀位关(FC)
双作用执行机构:气关式(B)-失气时阀位保持(FL);气开式(K)-失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤器、保卫阀、行程开关、阀位传送器、手轮机构等

Q641TC气动陶瓷球阀主要零部件材料:

序号No. 名称 材料 序号No. 名称 材料
阀盖 A105/SS304 螺柱 A193-B7/B8
中阀体 A105/SS304 螺母 A194-2H/B8
接管 高强度结构陶瓷阀杆 SS316/SS316L
球体 高强度结构陶瓷10 支架(电、气动)Q235/SS304
阀座 高强度结构陶瓷填料函(手动)Q235/SS304
中体 高强度结构陶瓷11 驱动装置组件

Q641TC气动陶瓷球阀外形尺寸:

Q641TC气动陶瓷球阀外形尺寸

DN PN10(1.0MPa) PN16(1.6MPa)
D1 D2 Z-d D1 D2 Z-d
15 130 95 65 45 16 4-Ф14 95 65 45 16 4-Ф14
20 130 105 75 58 18 4-Ф14 105 75 58 18 4-Ф14
25 140 115 85 68 18 4-Ф14 115 85 68 18 4-Ф14
32 165 140 100 78 18 4-Ф18 140 100 78 18 4-Ф18
40 165 150 110 88 18 4-Ф18 150 110 88 18 4-Ф18
50 203 165 125 102 18 4-Ф18 165 125 102 18 4-Ф18
65 220 185 145 122 18 4-Ф18 185 145 122 18 4-Ф18
80 241 200 160 138 20 8-Ф18 200 160 138 20 8-Ф18
100 305 220 180 158 20 8-Ф18 220 180 158 20 8-Ф18
125 356 250 210 188 22 8-Ф18 250 210 188 22 8-Ф18
150 394 285 240 212 22 8-Ф22 285 240 212 22 8-Ф22
200 457 340 295 268 24 8-Ф22 340 295 268 24 12-Ф22
250 533 395 350 320 26 12-Ф22 405 355 320 26 12-Ф26
300 610 445 400 375 26 12-Ф22 460 410 375 28 12-Ф26

技术参数
1、形 式:浮动式;
2、公称压力:0.6MPa-10.0MPa;
3、公称通经:DN20-DN300;
4、适用温度:-40℃ +425℃;
5、连接形式:法兰连接;
6、驱动方式:气动;


结构特点
  全衬硬密封陶瓷阀门特点:
  1、阀门壳体厚度超过国家标准GB、JB和美标ANSI的标准数据要求,主体材质化学元素和力学性能达到国家规定标准要求。壳体三段结构设计,体型坚固,外型美观。
  2、阀杆材质化学元素达到国家规定标准要求,精工细磨,表面经抗蚀氮化或调质处理,保证阀杆具有良好的力学性能及抗腐蚀能力。
  3、内置缓冲补偿弹性垫圈,确保稳定良好的密封性。并且在含有杂质介中,不容易卡死造成球的破裂。
  4、全衬硬密封面接触陶瓷球阀所有与介质接触均为结构陶瓷材料, 其化学稳定性加上极高的的硬度(硬度HRA88以上,仅次于金钢石)的特性。因此,陶瓷具有高抗压强度,高耐磨损性,优良的抗氧化和耐腐蚀性能,耐高温,隔热性能良好。
  5、 以精准的研磨技术(全衬陶瓷硬密封球阀结构简图台湾引进)与先进的机械设备制造生产。阀门结构简洁,流道顺畅,介质流动阻力小。硬密封陶瓷内件,由六件科学合理的设计组成,阀球、阀座面接触加工,使得球与座内R与外R紧密结合,球圆精度高、表面质量好、使整阀扭矩轻、阻力小、 密封性达到零泄漏。
  6、应用领域:火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。


为什么选用陶瓷球阀
  气动陶瓷阀门采用具有优异性能的结构陶瓷材料,使其拥有普通金属或者塑胶材料阀门无可比拟的优势。胜中陶瓷阀门采用99.5%高纯度氧化铝陶瓷制造,保证阀门在各种工况下都具有优异的性能。
  1、耐腐蚀 99.5%氧化铝结构陶瓷的化学惰性很强,和大部分有机物和无机物都不反应,也不会污染介质,对大部分的酸和碱来说,氧化铝结构陶瓷的物理和化学性能都很稳定,即使服役多年性能也不会退化。
  2、耐磨损 99.5%氧化铝陶瓷比氧化锆的硬度高43%,比日用陶瓷硬度高140%,比不锈钢的硬度高730%,达到HRA88,仅比金刚石、氮化硅、碳化硅低一点,这种特性也决定了陶瓷阀门具有非常好的耐磨损性能。
  3、多种阀芯可供选择
每一个规格的球阀都有V型调节型和O型两种阀芯。可以高精度地调节流量。同时,采用加强的阀芯也使阀门流道的磨损降至最低。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答。


售中服务

守信合同,保证及时供货,随时保持与客户联系。

对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。


售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。

对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
