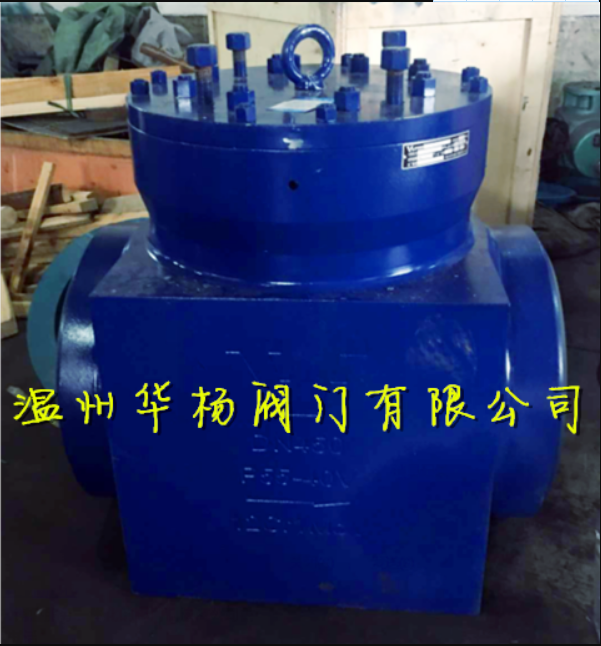

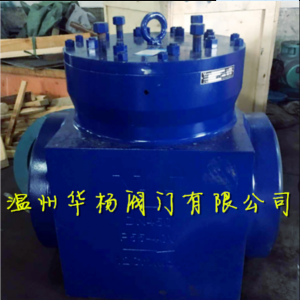

焊接截止阀|焊接闸阀

详细资料：

安装使用说明

1.阀门安装焊接时必须按照阀体上铸有的流向箭头方向安装，该箭头方向为实际工作介质流向。

2.装入堵板2及支板3组件前,应检查O型圈是否完好，并把O型圈完全嵌入槽中。以免装入时掉落或密封不严，影响密封。并且保证支板4有一定的自由度。

3.装入堵板2及支板3组件时，紧定螺钉5不要拧出支板端面，吊入时慢慢放下，不要磕入或碰伤O型圈。并轻轻使O型圈贴住密封面，严禁快速强行装入。

4. 堵板2及支板3装好，先用扳手拧紧支板上端的球面紧定螺钉5对堵板进行预紧，水压试验时通过自身强度试验用的高压水压紧堵板，达到密封。

5. 水压试验完毕后，取出堵板及支板等件，与其它附件一道放入原包装箱内妥善保管、以备下次使用。

6. 装入等径导流套后，应压紧导流套压板，必要时可用不锈钢焊条点焊压紧螺母以防松动。

7. 装配阀盖10和支承板9时，支承板上的螺纹孔位置应与阀体主轴线或铅垂线跨中布置，以利于拆卸板8的安装与正常工作。

拆卸的方法与步骤

⑴装上拆卸板8，并固定在阀体上，使支承板9无轴上移动；

（注：DN500以上有拆卸板）

⑵松开支承板双头螺柱上的螺母，装上球面紧定螺钉7，推动阀盖10向下移动，使四开环6无预紧力；

⑶拆掉拆卸板并取出支承板；

⑷通过阀体上的小孔将四开环推出并取出；

⑸阀盖拧入吊环螺钉，轻轻吊出阀盖、密封圈、垫环等组件，注意保护好密封圈；

⑹松开支板上方的紧定螺钉，轻轻吊出堵板、支板、支撑芯等组件。

9.在机组投运并停运以后，重新起动以前，必须再次拧紧装在支承板9上双头螺栓上的螺母，保证阀门的 密封。

结构特征

1、阀门中腔采用压力自紧式密封结构，两端支管为焊接连接。

2、水压试验时装入堵板、水压试验后取出堵板可多次进行水压试验。

3、堵板密封面是靠调节支撑板上端螺钉达到密封目的。

4、阀瓣密封面采用平面O型密封圈，阀座密封面采用不锈钢堆焊而成。

5、科科阀门的水压试验堵阀出厂状态为水压试验状态。

注意事项

1、阀体密封面若是有损伤，可以修复，但必须重新进行水压密封试验，必须需要试验合格才能再次使用。

2、水压试验时密封泄露需要检查安装方向是否正确。

3、阀门需要防腐蚀，可以放置在室内或者干燥的地方。

水压试验堵阀参数：

水压试验堵阀售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

水压试验堵阀售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

水压试验堵阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月，实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
