详细资料：

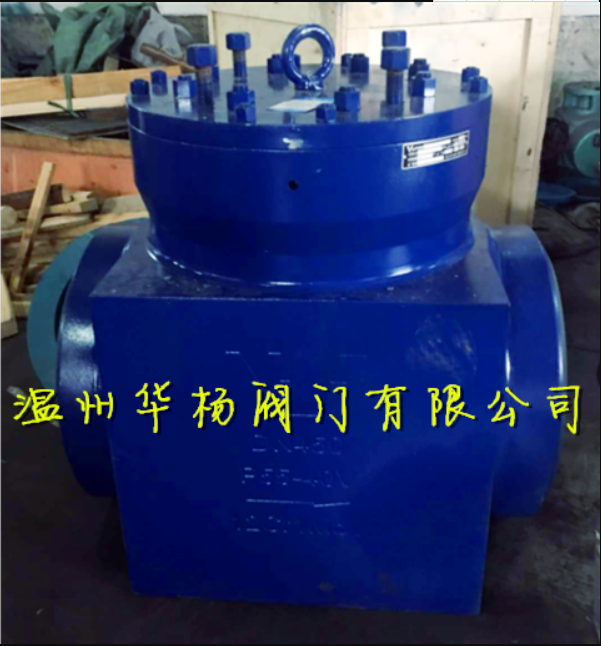

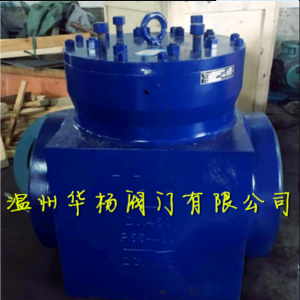

用途
安装在300MW、600MW锅炉过热器出口、再热器入口、出口蒸汽管道上，作为进行水压试验进的隔离装置。采用无传动装置方式，水压后拆除内部堵板，装入导流套，作为管道使用，下次水压时可再装入堵板。
结构特点
1、水压试验堵阀压力等级按等于或高于设计压力和设计温度选取。
2、水压试验堵阀按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相关标准设计、选材、制造、检验及验收。
3、可采用无传动装置方式和蜗轮传动方式两种(见图示)。
4、采用压力自紧式密封结构和螺栓连接阀盖结构两种形式，两端支管为焊接连接。
5、采用平面O型圈密封，阀座采用不锈钢堆焊而成。
6、对采用无传动装置方式，水压试验时装入堵板，水压试验后取出堵板可以进行多次水压试验。

7、堵板密封可通过调节支撑板上端的调节螺钉进行调节，以达到密封目的。

水压试验堵阀（SD61Y）安装说明
1、阀门安装必须按阀体注射箭头方向进行安装，对采用无传转动装置方式，水压试验后取出堵板，O型密封圈应妥善保存。
2、水压试验水温为20-70℃。
3、阀门与管道采用对口焊接时，阀体进出口与接管口径应取得一致。若阀门接口管道材料不相容，则需焊接过渡段。

结构特征

1、阀门中腔采用压力自紧式密封结构，两端支管为焊接连接。

2、水压试验时装入堵板、水压试验后取出堵板可多次进行水压试验。

3、堵板密封面是靠调节支撑板上端螺钉达到密封目的。

4、阀瓣密封面采用平面O型密封圈，阀座密封面采用不锈钢堆焊而成。

5、科科阀门的水压试验堵阀出厂状态为水压试验状态。

注意事项

1、阀体密封面若是有损伤，可以修复，但必须重新进行水压密封试验，必须需要试验合格才能再次使用。

2、水压试验时密封泄露需要检查安装方向是否正确。

3、阀门需要防腐蚀，可以放置在室内或者干燥的地方。

水压试验堵阀参数：
