电站阀您现在的位置: 首页  > 电站阀

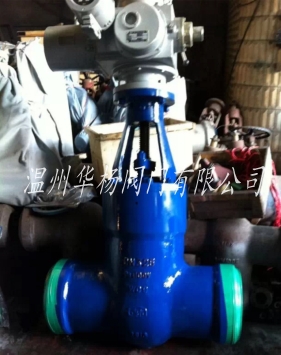

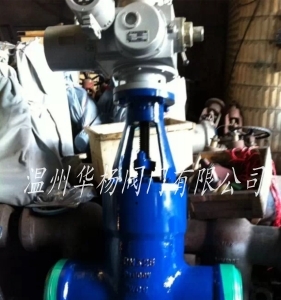

Z960Y电站闸阀

产品详情

详细资料:

对应产品型号: Z61Y-P54 100V,Z60Y-P54 100V,Z62Y-P54 100V

压力环境 :P54V100V

阀体材质: WC6,WC9,20CrMoV,铬钼钢

连接形式: 焊接

公称通径: DN50-DN450

适用介质:水,油品,蒸汽等

工作温度:铬钼钢-29~550 .

适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

应用规范:

1、设计、制造:E101
2、结构长度:E101
3、对焊连接:78DG ANSI B16。25
4、检查和试验:E101

高压电站电动闸阀也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

高压电站电动闸阀用途:

安装在水、汽管道上作为启闭装置用。

主要零件的材料说明


主要零件材料

主要外形尺寸

执行标准

1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定。
2、结构长度按E101的规定或按用户提供尺寸。
3、焊接坡口按电力工业管理标准78DG的规定或按用用户提供尺寸。

结构优势与特点:

1、本系列阀门采用先进流道等径直通结构,极大降低了流阻系数与能量的损耗,显著提高了阀门使用寿命和性能。
2、阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3、阀板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化外理,具有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

Z960Y电动电站高压闸阀技术工艺优势:

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;
4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
7、双向承压密封设计,满足各类特殊工况的苛刻要求;
8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
9、Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;
10、阀盖自紧密封设计,压力越高,密封越可靠;


订货须知:

    一、①Z960Y电站闸阀产品名称与型号②Z960Y电站闸阀口径③Z960Y电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门专家为您审核把关。
