电站阀您现在的位置: 首页  > 电站阀

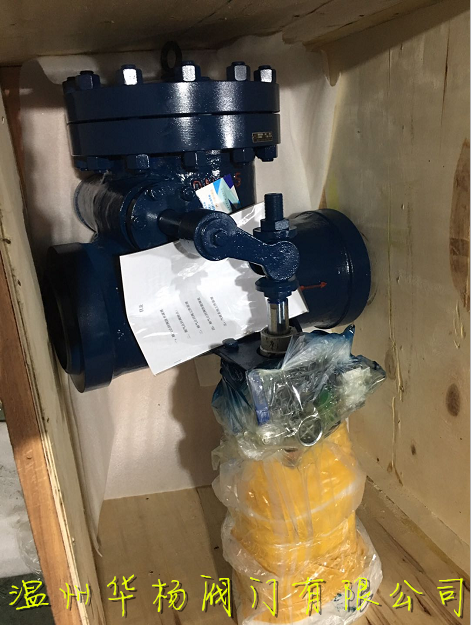

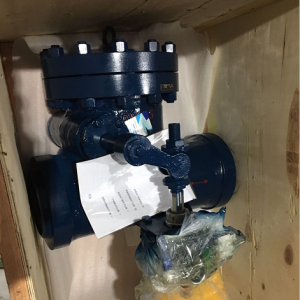

抽汽止回阀

产品详情

详细资料:

抽汽止回阀特点
设计制造验收标准采用ANSIB16.34E101JB/T3595,强度及密封性能完全符合标准需要,
真空状态下的阀门进行真空试验,整机寿命满足用户要求;
针对不同温度,主体材料采用碳钢或高温钢,密封面堆焊硬质合金;
阀瓣设计为经摇杆与阀杆活动连接,可与阀认密封面自对对中,保证密封面吻合;
阀座密封面倾斜一定角度,减少关闭时间,减轻冲击,保护设备本身和管道安全;
阀门配有阻尼重锤,可平衡关闭件动力矩,防止不锤的发生;
阀体内腔采用流线型设计,流通能力大,减小阀门阻力;
执行机构为弹簧复位式气缸或液压缸,并与阀门关闭件动作相对独立,执行机构故障不影响关闭件动作;
气缸戒液压缸内壁涂耐磨耐蚀层,可增加寿命,减轻动作阻力,使阀门灵活、可靠;
关闭件开启设有限位机构,避免开启过位造成损坏;
执行机构配有阀门开关位置信号输出、阀门开启位置就地指示;
也可根据用户具体要求进行针对性设计。


气路系统工作原理

气源来自压缩空气(气源压力0.4~0.6Mpa),经过球阀进入二位三通电磁阀,最后经过快排阀进入气缸进气口,止回阀打开。手动换向阀为运行中试验止回阀灵活性用。
止回阀关闭时,电磁阀断电而关闭,切断气源,快排阀启动,排出气缸下腔空气,止回阀快速关闭。
电磁阀、空气处理元件等控制部件,按汽轮机厂要求采用美国ASCO进口产品,也可按用户要求配备其它国内外厂家优质产品,以确保优良的性能和高可靠性。

结构特点
1
、密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
2
、当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
3
、重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平稳和减少振动。

产品参数:


H664Y/CKH643H抽气止回阀主要详细参数:

H664Y/CKH643H抽气止回阀主要零部件材质:

H664Y/CKH643H抽气止回阀主要技术参数:


抽汽止回阀售前服务


产品介绍,技术交流,非标产品设计,疑难解答。


抽汽止回阀售中服务


守信合同,保证及时供货,随时保持与客户联系。


对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。


抽汽止回阀售后服务


温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。


产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。


对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
