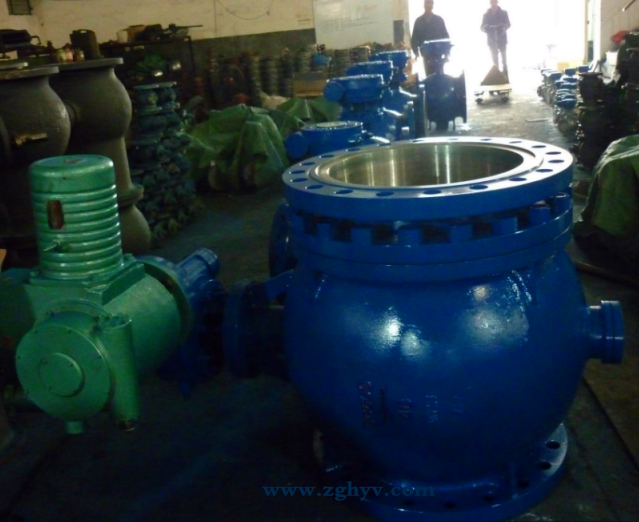

Q347F偏心半球阀

产品详情

产品资料:

【产品特点】

1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效

2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求

3、密封严密、输送有害气体可达零泄露

4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。



因堆焊不同合金(或组合球)双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况

1、通用阀:规格型号DN40-1600。适用于污水处理、纸浆、城市采暖供热等要求严紧的场合

2、油化工专用阀:规格DN40-1600。适用于原油、重油等各类油品、化工行业弱腐蚀、二相混流介质

3、煤气专用阀:规格DN40-1600。适用于煤气、天然气、液化气的输送控制

4、料浆专用阀:规格DN40-1600。适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送

5、煤粉灰渣专用阀:规格DN40-1600。适用于电厂、水力除渣或气态输送管道的控制

【主要零件材料】

名称

材质

阀体

QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti

阀轴

2Cr13、1Cr13

阀瓣

合金渗氮钢、渗氮不锈钢、耐磨钢

阀座

合金渗氮钢、渗氮不锈钢、耐磨钢

轴承

铝青铜、FZ-1复合材料

填料

聚四氟乙烯、柔性石墨

【性能参数】

公称压力(Mpa)

0.6

1.0

1.6

2.5

4.0

公称通经(mm)

40-1600

40-1600

40-1200

40-600

40-600

密封试验压力(Mpa)

0.66

1.1

1.76

2.75

4.4

壳体试验压力(Mpa)

0.9

1.5

2.4

3.75

6.0

适用温度(℃)

-29~300、-29~425、-29~540

适用介质

清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类

驱动方式

手动、电动、气动

连接形式

法兰连接、对夹连接

安装方式

立式安装、卧式安装

【执行标准】

设计:GB12237-89

法兰连接:GB/T17241.6-1998、GB/T9115(钢制)

结构长度:GB12221-89

主要外形和连接尺寸

公称压力 PN/Mpa公称通径
DN/mm
尺寸 (mm)
LDKdfCZ-¢dH
1.640165150110853164-¢18
50178165125100
6519018514512018280
80203200160135208-¢18320
100229220180155370
12525425021018522430
150267285240210248-¢23510
2002923402952652612¢-23600
2503304053553203012-¢26690
3005024604103754760
3505725204704353416-¢26830
4006105805254853616-¢30925
4506606405855454020-¢301025
5007007156506084420-¢341120
60081384077071854820-¢361210
EQ340H EQ340Y-10 C (WCB/304/316)
公称压力
PN/Mpa
公称通径
DN/mm
尺寸 (mm)
LDKdfCZ-¢dH
1.640165150110853164-¢18
50178165125100
6519018514512018280
80203200160135208-¢18320
100229220180155370
12525425021018522430
150267285240210248-¢23510
2002923402952652612¢-23600
2503304053553203012-¢26690
3005024604103754760
3505725204704353416-¢26830
4006105805254853616-¢30925
4506606405855454020-¢301025
5007007156506084420-¢341120
60081384077071854820-¢361210

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
