产品资料：

【产品用途】

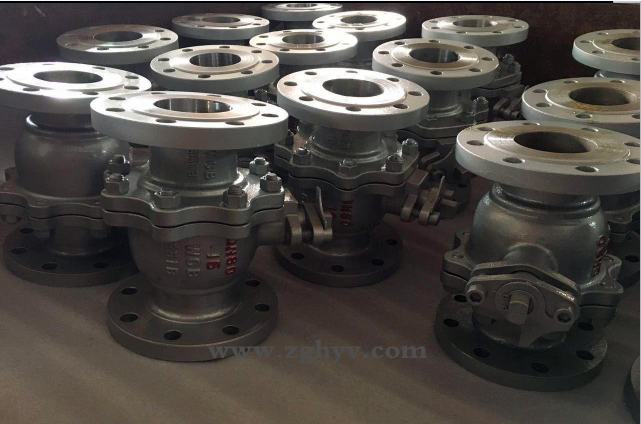

Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空Z高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中【浮动软密封球阀性能参数】
PN1.6MPa 主要连接尺寸及重量
公称通径DN    15    20    25    32    40    50    65    80    100    125    150    200
L    130    140    150    165    180    200    220    250    280    320    360    400
H    59    63    75    85    95    107    142    152    178    252    272    342
W    130    130    160    180    230    230    400    400    650    1050    1050    1410
Wt(Kg)    2.5    3    5    6    7    10    15    19    33    58    93    160
PN2.5MPa 主要连接尺寸及重量
公称通径DN    15    20    25    32    40    50    65    80    100    125    150    200
L    130    140    150    165    180    200    220    250    320    400    400    550
H    59    63    75    97    107    142    152    178    252    272    342    345
W    130    130    160    230    230    400    400    700    1100    1100    1500    1500
Wt(Kg)    2.5    3    5    6    7.5    10    15    20    33    60    93    175
PN4.0MPa 主要连接尺寸及重量
公称通径DN    15    20    25    32    40    50    65    80    100    125    150    200
L    130    140    150    180    200    220    250    280    320    400    400    400
H    59    63    75    85    95    107    142    152    178    252    272    342
W    130    130    160    230    230    400    400    700    1100    1100    1500    1500
Wt(Kg)    3    4    5    7    9    12    18    28    46    75    106    190
PN6.4MPa 主要连接尺寸及重量
公称通径DN    15    20    25    32    40    50    65    80    100    125    150    200
L    165    190    216    229    241    292    330    356    432    508    559    660
H    59    63    75    97    107    142    152    178    252    272    305    398
W    130    130    160    230    230    400    400    700    1100    1100    1500    1800
Wt(Kg)    6.5    7    8    12    14    18    28    40    65    98    140    250
PN10MPa 主要连接尺寸及重量
公称通径DN    15    20    25    32    40    50    65    80    100    125    150    200
L    165    190    216    229    241    292    330    356    432    508    559    660
H    59    63    75    97    107    142    152    178    252    272    305    398
W    130    130    160    230    230    400    400    700    1100    1100    1500    1800
Wt(Kg)    6.5    7    10    15    18    25    32    46    75
型号    Q41F-16C
Q41F-25C    Q41F-16P
Q41F-25P
工作压力（MPa）    1.6~2.5
适用温度（℃）    ≤180
适用介质    水、蒸汽、油品    弱腐蚀性介质
材料    阀体、阀盖    碳素钢铸钢    铬镍系不锈钢
球体、阀杆    铬/铬镍/铬镍钼系不锈钢    铬镍系不锈钢
密封圈    柔性石墨垫圈/316＋柔性石墨垫圈
填料    聚四氟乙烯
软密封球阀 技术规范
设计依据    国标系列    美标系列
设计标准    GB/T12237    AP16D    ANSI B16.34
法兰连接结构长度    GB/T12221    AP16D    ANSI B16.10
结构长度焊接    GB/T15188.1    AP16D    ANSI B16.10
连接法兰    GB/T9113
JB/T79
Hg20592    ANSI B16.5、B16.47
对焊端    GB/T12224    ASNI B16.25
试验和检验    GB/T9092    AP16D    AP1598
软密封球阀 性能规范
压力等级    试验压力(MPa）
公称压力（PN）    磅级（Class）    壳体试验    密封试验
1.0    -    1.5    1.1
1.6    -    2.5    1.76
2.5    -    3.8    2.75
4.0    -    6.0    4.4
6.4    -    9.6    7.04
-    150    3.0    2.2
-    300    7.6    5.6
-    600    15.0    11.0
-    10K    2.4    1.5
-    20K    5.8    4.0
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
