详细资料：

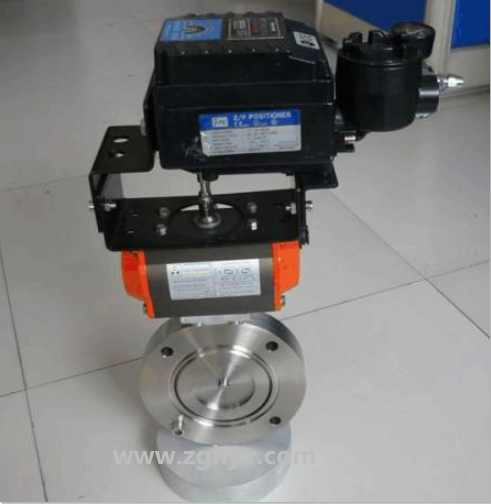

GIQ系列气动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。
GIQ系列气动真空蝶阀主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 适用压力范围：1.3×10-5Pa～3×105Pa;
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 气源压力：0.4－0.6Mpa；
● 阀板两侧压力差与阀门开、关无关；
● 寿命：≥10000次。
外形连接尺寸
型号 | DN | D | D0 | B | N | C | H | L | E |
GIQ-32 | 32 | 90 | 70 | 22 | 4 | 9 | 187 | 158 | 58 |
GIQ-40 | 40 | 100 | 80 | 22 | 4 | 9 | 197 | 158 | 58 |
GIQ-50 | 50 | 110 | 90 | 22 | 4 | 9 | 207 | 158 | 58 |
GIQ-63 | 63 | 130 | 110 | 28 | 4 | 9 | 227 | 158 | 58 |
GIQ-80 | 80 | 145 | 125 | 28 | 8 | 9 | 242 | 158 | 58 |
GIQ-100 | 100 | 165 | 145 | 28 | 8 | 9 | 262 | 158 | 58 |
GIQ-125 | 125 | 200 | 175 | 34 | 8 | 11 | 323 | 172 | 70 |
GIQ-160 | 150 | 225 | 200 | 34 | 8 | 11 | 348 | 172 | 70 |
GIQ-200 | 200 | 285 | 260 | 40 | 12 | 11 | 450 | 197 | 97 |
GIQ-250 | 250 | 335 | 310 | 45 | 12 | 11 | 525 | 248 | 117 |
GIQ-320 | 300 | 425 | 395 | 50 | 12 | 14 | 622 | 248 | 117 |
GIQ-400 | 400 | 510 | 480 | 60 | 16 | 14 | 733 | 295 | 138 |
GIQ-500 | 500 | 610 | 580 | 70 | 16 | 14 | 900 | 360 | 159 |
GIQ-600 | 600 | 750 | 720 | 80 | 20 | 14 | 980 | 370 | 174 |
GIQ-800 | 800 | 920 | 890 | 100 | 24 | 14 | 1220 | 410 | 240 |
GIQ-1000 | 1000 | 1120 | 1090 | 120 | 32 | 14 | 1594 | 580 | 300 |
GIQ-1250 | 1250 | 1440 | 1404 | 150 | 36 | 19 | 2050 | 736 | 390 |
真空标准：JB919 型号DNDD0BNCHLEGIQ-32327864224717513458GIQ-40408570224718314758GIQ-505011090224920717058GIQ-6363125105284922218758GIQ-8080145125284924321258GIQ-1001001701452841226824458GIQ-1251251951703441231828070GIQ-1501502201953481234331770GIQ-2002002752504081244039697GIQ-25025033030045814520467117GIQ-30030038035050814570546117GIQ-40040050046560818720695138GIQ-500500600565701218890360159GIQ-600600710670801220960370174GIQ-80080092088010020211220410240GIQ-100010001140109012024231604580300 |
| 适用范围(Pa) | 105～6.7x10-4 | |
|---|---|---|
| 漏气率（Pa.L/S) | 6.7X1010-4 | |
| 电磁阀电压（V/HZ） | 220/50 | |
| 气源压力（MPa） | 0.4～0.6 | |
| 法兰标准 | GB6070.3-85 | |
| 安装位置 | 任意 | |
| 介质温度(℃) | 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， | |
| 主要件材质 | 阀体、阀板 | 碳钢（镀镍）或不锈钢 |
| 密封件 | 丁腈橡胶或氟橡胶 | |
订货须知：
一、①GIQ气动真空蝶阀产品名称与型号②GIQ气动真空蝶阀口径③GIQ气动真空蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
