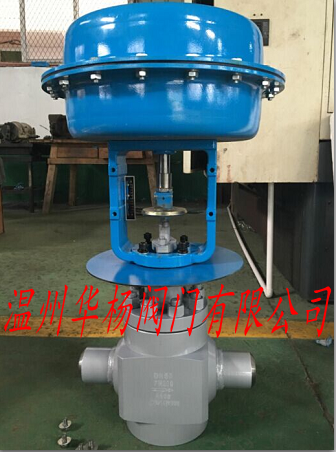

T968Y电动调节阀

产品详情

详细资料:

T968Y电动调节阀概述
为了提高发电厂的经济性,汽轮机都设有回热系统.即装有高低压加热器,为保证加热器有水位运行,防止加热器无水位运行时,汽轮机上一级抽汽窜入下一级抽汽而降低汽轮机效率和设备的安全性,在加热器的疏水系统中都设有疏水调节阀,它根据加热器的水位信号,自动开关疏水调节阀门开度,使加热器水位始终保持在一定范围之内。疏水调节阀工作条件很差,很多状况下在两相流体下工作(即汽水混合状态),而且又是属于节流状态下运行,汽蚀相当严重,汽蚀到一定程度就起不到疏水调节阀的作用,在这种状况下.加热器就不能保证有水位运行,这样就降低了汽轮机运行的经济性。由此可见,选择汽蚀小,噪声低,结构简单,性能可靠的疏水调节阀就特别重要。针对上述工况要求,我厂研究设计制造了新型疏水调节阀,它是在原疏水调节阀的基础上,并吸取国外经验,在结构上,材料上都进行了改革,使该阀具有良好的工作性能。由于采用合理的阀芯和阀座接触面角度,所以该阀在关闭状态下没有泄漏现象;制造均流罩和阀芯的材料采用了 不锈钢材料,即使在两相流动和节流状态下运行,汽蚀速度也是相当缓慢,这样就延长了阀门的使用寿命,噪声也很小。阀门设计均采用装拆简便的结构,当内部零件损坏,只要拆下阀盖螺帽,即可依次取出各个零件,随意调换任何零件,检修非常方便。

工作原理
T968Y系列加热水位疏水调节阀是由电动执行机构和疏水调节阀两部分组成。电动调节阀输入是调节器送来的直流电信号,经伺服放大器放大后来驱动执行机构,产生轴向推力,带动调节阀动作,从而引起介质流量的变化,来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较,使调节阀始终保持在一个输入信号相对应的位置上,完成伺服调节任务。

[调节阀]control valve
调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。
温州华杨阀门——调节阀系列产品:气动调节阀:气动薄膜单座调节阀ZMZP、ZMAP、ZMBP、气动薄膜双座调节阀ZMAN、ZMBN。气动精小型薄膜调节阀ZJHP, 气动精小型薄膜套筒调节阀ZJHM、气动三通分流调节阀ZAZQ、ZMAQ、气动三通合流调节阀ZAZX、ZMAX、气动轻小型调节阀ZXMAP,ZXMAN,ZXMAM型、气动高压角式调节阀ZMAS、ZMBS、气动调节切断O型球阀ZSHO型、气动活塞式调节切断蝶阀ZSCW、气动V型对夹球阀ZSHV、气动V型法兰球阀ZSHV、气动活塞式快速切断阀ZSPQ、气动薄膜活塞式切断阀ZMQ、ZSQ、气动隔膜阀ZMGT、气动 衬氟调节阀ZMPF、CV3000系列调节阀HLS、HTS、HCB、HPS、HPC、HAA、HAC、HCP、HPN。
电动调节阀: 电动单座调节阀ZAZP、电动双座调节阀ZAZN、电动套筒调节阀ZAZM、智能调节球阀ZRQO、电子式电动调节阀ZDLP、ZDLM、电子式电动双座调节阀ZDLN、电子式电动三通合流调节阀ZDLQ、ZDLX、电动三通分流调节阀ZAZQ、电动三通合流调节阀ZAZX、电动V型调节阀ZKJV、电子式V型调节阀ZDJV、电动精小型单座调节阀ZAJP、电动精小型套筒调节阀ZAJM、精小型电子式调节阀ZDHP、ZDHM、电动调节蝶阀ZAJM
自力式调节阀: 自力式压力调节阀ZZYP、ZZV、ZZVP、自力式温度调节阀ZZWP、ZZWEP。
进口调节阀 调节阀结构图 调节阀标准 调节阀详细资料 调节阀型号 调节阀作/应用 调节阀尺寸 调节阀价格表 调节阀规格 调节阀工作原理 调节阀安装示意图 调节阀内部结构 德国进口调节阀 英国进口调节阀 美国进口调节阀
阀体材质:铸钢、不锈钢、铬钼钢。工作压力1.6-32MPA,工作温度-40℃-600℃。阀门口径 DN15-DN200。连接方式:法兰。制造标准:国标。
调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h。
调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性,等百分比特性及抛物线特性三种。三种注量特性的意义如下:(1)等百分比特性(对数),等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,则流量变化大,也就是在不同开度上,具有相同的调节精度。(2)线性特性(线性),线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。3)抛物线特性,流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。
从上述三种特性的分析可以看出,就其调节性能上讲,以等百分比特性为优,其调节稳定,调节性能好。而抛物线特性又比线性特性的调节性能好,可根据使用场合的要求不同,挑选其中任何一种流量特性。
仙蝶调节阀已广泛应用于各种化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。仙蝶产品畅销全国各地, 的质量,高效的服务,深得用户的信赖和广泛的赞誉。

订货须知:

    一、①T968Y电动调节阀产品名称与型号②T968Y电动调节阀口径③T968Y电动调节阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
