产品详情

详细资料：

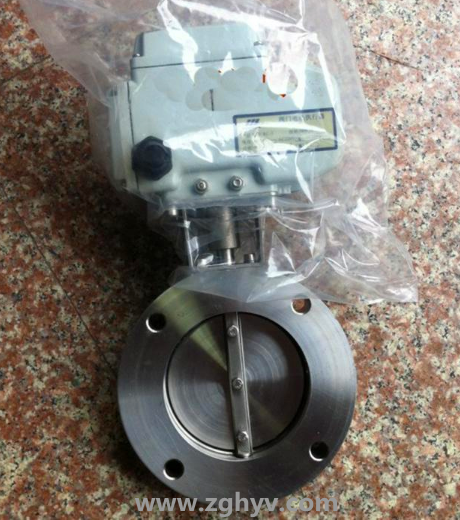

　　　GID型电动高真空蝶阀适用介质为纯净空气和非腐蚀性气体。是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。

蝶阀的优点

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体少。

4、低压下，可以实现良好
GID电动高真空蝶阀尺寸图

外形及连接尺寸：

公称通径DN	D	Do	D1	B	H	B1	L	n-φc
40	85	70	44	22	183	139	157	4-φ7
50	110	90	55	22	195	139	157	4-φ7
65	125	105	70	26	203	139	157	4-φ9
80	145	125	85	30	213	139	157	4-φ9
100	170	145	105	30	231	139	157	4-φ12
150	220	195	156	35	251	139	157	8-φ12
200	275	250	208	40	315	147	207	8-φ12
250	330	300	258	45	343	147	207	8-φ14
300	380	350	308	55	368	147	207	8-φ14
400	500	465	408	60	451	182	256	8-φ18
500	600	565	510	80	535	182	280	12-φ18

技术参数及性能：

执行器技术参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN40～500mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0-5.0MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳素钢、2cr13、/316不锈钢
动作范围	0～90°±5°	阀体材质	碳钢(镀镍)或不锈钢
动作时间	15秒/30秒/60秒	阀板材质	碳钢(镀镍)或不锈钢
环境温度	-30°～60°	阀座密封	橡胶、氟橡胶
手动操作	附带手柄操作	结构形式	A型
限位	电气、机械二重限位	温度	橡胶-25 ~ 80，氟橡胶-30 ~ 150
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	纯净空气和非腐蚀性气体。
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	重量轻、安装简易快捷

订货须知：

    一、①GID电动高真空蝶阀产品名称与型号②GID电动高真空蝶阀口径③GID电动高真空蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
