详细资料：

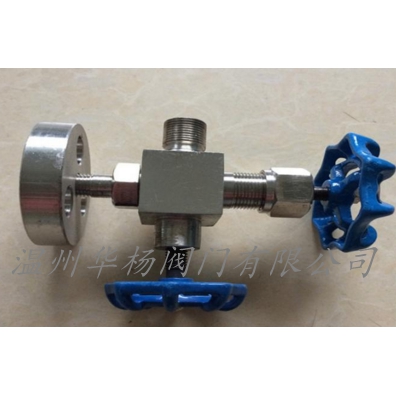

【J49H压力计针型阀】是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。针型阀有螺纹连接、卡套连接、焊接。本类阀门在管道中一般应当水平安装。】是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。针型阀有螺纹连接、卡套连接、焊接。本类阀门在管道中一般应当水平安装。

J49H/W压力表针型阀主要零部件材料

主要性能规范

主要外型及连接尺寸

压力计针型阀主要外形及连接尺寸：

工作原理　　针型阀是一种可以 调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。

　　任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。

　　针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是***合适的了.一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等。

安装注意事项

　　1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求标准。

订货须知：

    一、①J49H压力计针型阀产品名称与型号②J49H压力计针型阀口径③J49H压力计针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
