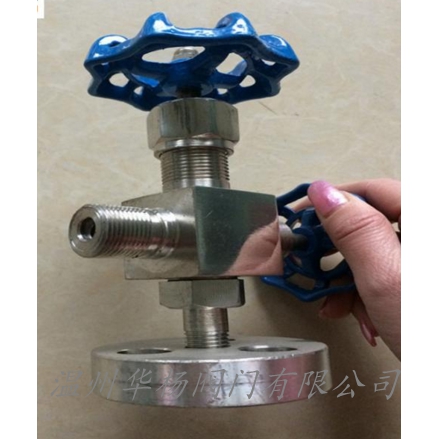

J49W压力计针型阀

产品详情

详细资料:

J49W力计针型阀】是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。针型阀有螺纹连接、卡套连接、焊接。本类阀门在管道中一般应当水平安装。】是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。针型阀有螺纹连接、卡套连接、焊接。本类阀门在管道中一般应当水平安装。



压力计针型阀主要外形及连接尺寸

工作原理  针型阀是一种可以 调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。

  任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。

  针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是***合适的了.一般的针型阀形都做成螺纹连接。公称压力:PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径:DN5~DN25 适用介质:油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃等制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等。

J49H/W压力表针型阀主要零部件材料

零件名称

阀体

阀杆

阀底座

填料

填料阀盖

手轮

J49H/W-320P

碳钢

铬不锈钢

聚四氟乙稀、 柔性石墨

碳钢

碳钢

J49H/W-320P

铬镍不锈钢

铬不锈钢

铬镍不锈钢

不锈钢

主要性能规范

型号

公称压力(MPa)

试验压力(MPa)

工作压力
(MPa)

工作温度
(℃)

适用介质

壳体 (MPa)

密封 (液)

密封
(气)

J49H/W-320

32.0

48.0

35.2

0.6

32.0

P≤540℃

液化石油气水、酸、蒸汽、油品等

J49H/W-320P

32.0

48.0

35.2

0.6

32.0

C≤425℃

主要外型及连接尺寸

型号

公称直径(mm)

尺 寸

重量(Kg)

L1

D1

D2

H

H1

L2

h

h?

M1

L3

J49H/W-320

3

60

65

50

88

100

60

15

Ф70

M20×1.5

16

1.3

J49H/W-320P

6

60

65

50

88

100

60

15

Ф70

M20×1.5

16

1.3


安装注意事项

  1)、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

  2)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求标准。

适用介质:水、油品、蒸汽、石油气等。
应用:针型阀是一种可以 调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是Z合适的了.一般的针型阀形都做成螺纹连接。
其他技术参数备注
1针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
3)传动方式:手动
4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20-570
5)材质有:碳钢、不锈钢、及其他特殊钢;

订货须知:

    一、①J49W力计针型阀产品名称与型号②J49W力计针型阀口径③J49W力计针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
