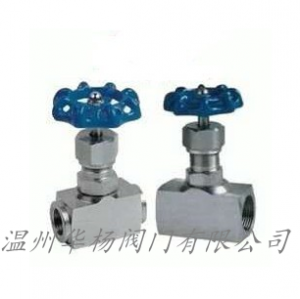

J19H仪表针型阀

产品详情

仪表针型阀概述:

针形阀门的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是Z合适的了,一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。

J19H仪表针型阀主要技术参数:

型号

公称压力

试验压力

工作压力

工作温度

适用介质

壳体

密封(液)

密封(气)

J19H-320

16.0

24.0

17.6

0.6

16.0

P≤540℃

液化石油气
水、油品等

J19W-320P

16.0

24.0

17.6

0.6

16.0

C≤425℃


J19H仪表针型阀主要外形尺寸:


型号

公称直径(mm)

尺寸

重量(kg)

L1

D1

D2

D3

H

H1

M1

RC

J19H-320

6

100

65

14

5

100

110

M14×1.5

-

1.0

J19W-320P

15

85

65

-

-

100

110

M20×1.5

G1/2"

1.0


仪表针型阀主要零件材料:

零件名称
Part name

阀杆
Stem

阀体
Body

阀底座
Base

填料
Packing

填料阀盖 Packing
bonnet

手轮Handwheel

J19H-320-DN6

碳钢
Carbon steel

铬不锈钢
Cr. Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

碳钢Carbon steel

碳钢
High grade carbon steel

J19W-320P-DN15

铬镍不锈钢
Cr. Ni Stainless stee

铬不锈钢
Cr. Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢Stainless steel

一、质量和技术要求:

产品质量符合国家、行业、企业标准和环保、安全法律法规的规定,与样品质量相符合,满足买方使用的要求,为全新产品。产品质保(包修、包换)壹年。产品在质保期内发生质量问题的,卖方在接到买方通知之日起七日内予以更换、修复和技术沟通解决,买方无权自行拆解阀门、修复故障产品,买方拆解、修复过的产品卖方有权拒绝维修产生的费用,卖方提供的产品不符合合同约定的品牌、规格型号、厂家、质量要求的,应按买方要求更换或退货,并承担该批次产品价款相应的违约金

二、包装标准:

卖方按国家、行业、企业标准和样品的标准及买方的要求包装产品,采取防锈、防腐、防碰措施,卖方承担包装费用,包装物不回收。

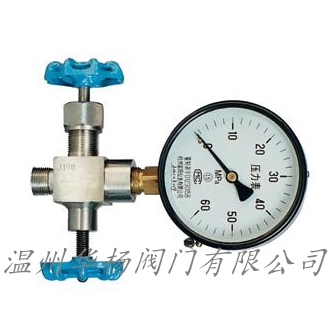

产品型号:J19H-1.6(32)型压力表仪表针型阀

产品名称:压力表仪表针型阀

针型阀的工作原理:

针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作

开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入

阀座,由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐

压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的

一种 连接方式的阀门。针型阀的密封性良好,使用寿命长,即使密封面损坏

后,也只需要更换易损零件,即可继续使用。



针型阀的选用原则:

1、低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。

2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。

3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制

造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。

4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或

装置上,可选用金属密封针型阀。

7、成品油的输送管线和贮存设备,选用焊接连接的针型阀。

8、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的针型阀。

9、氧气管路系统中,需严格脱脂处理。

订货须知:

    一、①J19H仪表针型阀产品名称与型号②J19H仪表针型阀口径③J19H仪表针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
