仪表阀您现在的位置: 首页  > 仪表阀

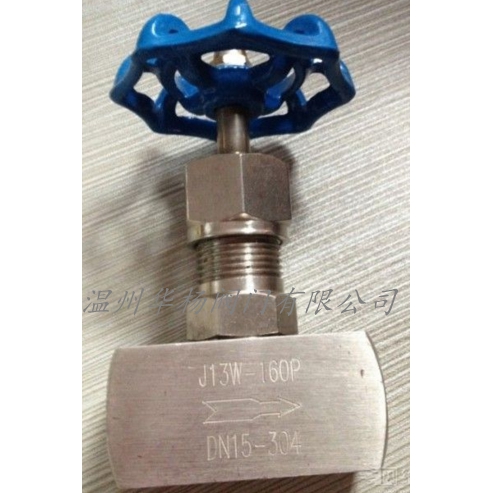

J13W高压内螺纹针型阀

产品详情

详细资料:

           针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。
作用:开启或切断管道中的流体介质
适用介质:水、油品、蒸汽、石油气等。
应用:针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。



针型阀技术参数备注:
(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
(3)传动方式:手动
(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
(5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;

J13W内螺纹针型阀主要性能规范:


型号Type

公称压力(MPa)
Nominal
pressure

试验压力PS(MPs) Test pressure

工作压力(MPa)
Working
pressure

工作温度℃)
Working
temperature

适用介质Applicable
mediun

壳体Shell

密封(液)Seal

密封(气)Seal

J13W-16

1.6

2.4

1.76

0.6

1.6

p≤200℃

液化石油气水、油品等
Petroliun gas
Water,Oil etc

J13W-40P

4.0

6.0

4.4

0.6

4.0

J13W-160

16.0

24.0

17.6

0.6

16.0

C≤425℃

J13W-320P

32.0

48.0

35.2

0.6

32.0


J13W内螺纹针型阀主要外形及连接尺寸:


公称直径DN(mm)
Nominal diameter

管螺纹Rc Source ioint

  Dimensions

重量(Kg)Weight

Do

L

H

Do

M

6

1/4

60

58

85

60

1/4

0.63

10

3/8

60

58

87

60

3/8

0.65

15

1/2

65

60

87

70

1/2

0.8

20

3/4

70

70

100

80

3/4

1.07

25

1

80

78

110

100

1

1.8

32

11/4

100

102

130

110

11/4

5.0




J13W内螺纹针型阀主要零件材料:


零件名称Part name

阀杆、阀盖Stem.Bonnet

阀杆、阀瓣Stem,Disc

填料Packing

J13W-16P

铬镍不锈钢
Cr.NiStainlesss steel

铬镍不锈钢
Cr.NiStainlesss steel

聚四氧乙稀、柔性石墨PTEF,Soft graphite

J13W-160J13W-40

优质碳钢

High grade carbon steel

铬不锈钢Cr.Staininliss steel




技术规范:

☆工作压力:≤10000PSI;

☆使用温度:-29℃~+570℃;

☆规格尺寸:¢6~¢50;

☆连接形式:内螺纹;

☆结构特征:锥面密封;

☆阀体材质:碳钢、不锈钢、铬钼钢等;

☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;

☆制造标准: GB/T12224-2005、JB/T7747-1995;

☆阀门检测及试验标准:JB/T9092-1999;

订货须知:

    一、①J13W高压内螺纹针型阀产品名称与型号②J13W高压内螺纹针型阀口径③J13W高压内螺纹针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门专家为您审核把关。
