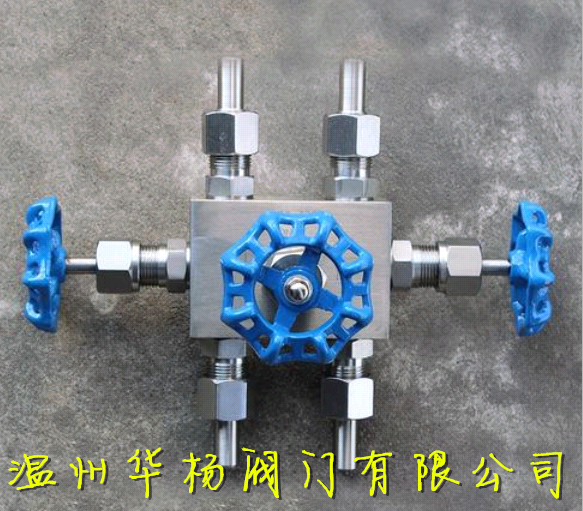

J23SA三阀组

产品详情

产品资料:

内螺纹三阀组SS-M2F8(2)性能及特点:

1.本产品有内内螺纹连接,锥面密封结构.

2.适合用于油、水、气体等非腐蚀性介质及硝酸、醋酸等腐蚀性介质.

3.适用温度:-29-425℃

4.设计制造标准:ASME B16.34-2004、GB/T 12224-2005、JB/T 8473-1996.

5.阀门检验和试验标准:API 598-1996、GB/T 13927-1992.

6.阀体材质牌号标准:碳钢:ASTM A105/A105M,GB/T 12228-1989,不锈钢:ASTM A276/ASTM A314,GB/T 1220-1992.

J23SA三阀组针型阀产品概述

三阀组针型阀重要零件材料

零件名称

阀体、阀盖、螺栓

阀杆、阀瓣、密封圈

填料

垫片

手轮

J23SA-320

铬镍不锈钢

不锈钢

聚四氟乙烯、柔性石墨

橡胶石棉板

优质碳钢

重要性能规范

型号

公称压力(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体 (MPa)

密封 (液)

密封 (气)

J23SA-160

16.0

24.0

17.6

0.6

16.0

P≤540℃

液化石油气水、酸、 蒸汽、油品等

C≤425℃

主要外型及连接尺寸

型号

公称直径(mm)

尺 寸

重量(Kg)

L

V1

Do

H

H1

L1

L1

J23SA-320


260

14

65

175

190

160

54

2.6


J23 SA流量计三阀组主要零件材料:

零件名称
Part name

阀体、阀盖、螺栓
BODYBonnet,
Bonnet bolt

阀杆、阀瓣、密封圈StemDisc, Gasket

填料
Packing

垫片
Gasket

手轮
Hand wheel

J23SA-320

铬镍不锈钢
Cr,Ni Stainless steel

不锈钢
Stainless steel

聚四氟乙烯、柔性石墨PTEF,Soft graphite

橡胶石棉板
Latex asbestos

优质碳钢
High grade
carbon steel

订货须知:

1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
