电站闸阀您现在的位置: 首页  > 电站闸阀

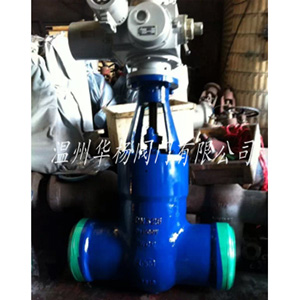

Z61Y-P54100V电站闸阀

产品详情

详细资料:

高温高压电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。高压闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温高压。

【Z961Y压力自紧密封阀盖电动闸阀特点】

1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。

3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。

5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。闸板为要楔式弹性单闸板或楔式双闸板结构.

6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360度均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

7、中部无阀盖压力自紧式

 8、闸板/阀座双面堆焊钻基硬质合金

9、抗高温蠕变设计

10、阀杆采用渗氮型沉淀硬化不锈钢

11、有手动、齿轮(伞形齿轮和正齿轮)传动、电动

■执行标准

制造验收技术条件按日本火力发电用阀门标准E101和JB/B595的规定。结构长度按E101的规格或按用户提供尺寸。焊接坡口按电力工业管理标准78DG的规定或按用户提供尺寸。

■主要性能规范Propertgand specification

型号Type

公称压力(MPa)ominalPressure

试验压力(MPa)Testpressure

工作压力(MPa)Wokingpressure

工作温度Wokingtemperature

适用介质Applicablemediumavailable

强度试验Shelltest

密封试验/上密封试验Sealtest

主要尺寸及重量
  Main dimesions and weight
公称通径 DN(mm)
           Nominal diameter
主要外形尺寸及连接尺寸(mm) Main external and dimesions电动装置
           Electric dewice
重量(kg)
               Weigh
dLHL1L2
Z960Y-320
100965331236437277DZW45291
1251186100302437277DZW60315
1751487621403526283DZW180672
2251487621650554309DZW180684
30022210411650554309DZW350696
Z960Y-250
100844061164437277DZW45234
1251004831402437277DZW60343
1751587111650554309DZW180638
2252008641650554309DZW180654
30028010672106764398DZW3501973
Z960Y-P54170
125986301230437277DZW60312
22518610601680554309DZW1801401
30027813972265764 DZW5002834
32531014482265690398DZW5002632
35033815502536715 CMC-4

5591

Z960Y-P54100

1751487621650554309DZW180683
22522210411650554309DZW180704
25022210411795554309DZW1801214
30029412452080554309DZW2502125

订货须知:

一、①Z61Y-P54100V电站闸阀产品名称与型号②Z61Y-P54100V电站闸阀口径③Z61Y-P54100V电站闸阀是否带附件以便我们的为您正确选型。 二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。尊敬的客户: 欢迎您访问我们的网站http://www.zghyv.com,首先感谢您对我们华杨阀门的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供 的服务。Z后华杨阀门祝福您----尊贵的客人!!!
