焊接截止阀|焊接闸阀

 详细资料：

1、电站闸阀主要设计规范

设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

2、电站闸阀主要压力等级

公称压力 200、250、320

工作压力P 55 100V、P 55 140V、P 55 170V

3、电站闸阀结构优势

1.采用压力自紧式密封，阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

4. 电站闸阀相关标准

JBT 3595-2002电站阀门 一般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门 型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

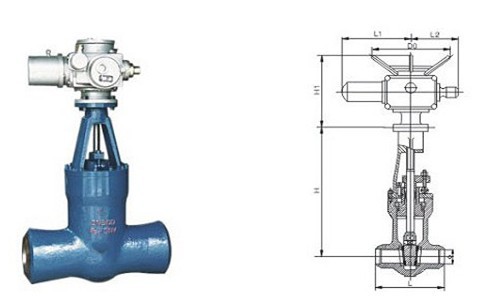

产品外形及结构尺寸

 高温高压电站闸阀特点：
    （1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
    （2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
    （3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
    （4）水锤现象不易产生。原因是关闭时间长。
    （5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
    （6）结构长度（系壳体两连接端面之间的距离）较小。
    （7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
    （8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
    （9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
    （10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活． 特点：

订货须知：

    一、①Z961Y-P54100V电站闸阀产品名称与型号②Z961Y-P54100V电站闸阀口径③Z961Y-P54100V电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
