Z61Y自由锻闸阀

产品详情

详细资料:


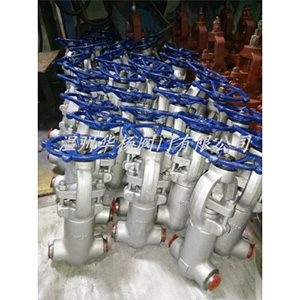

Z61H焊接自由锻闸阀产品概述
   Z61Y-P54100V、Z61Y-P54140V、Z61Y-P54170V 型 高温高压电动电站闸阀:电动、对接焊连接形式、明杆楔式刚性单闸板,阀座密封面材料为铬钼钒钢堆焊钴铬钨合金,工作压力10MPa~17MPa,阀体材料为铬钼钒钢的高温高压电站闸阀。
   1、设计制造按JB/T3595等标准,可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好,支管两端为焊接结构。
3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

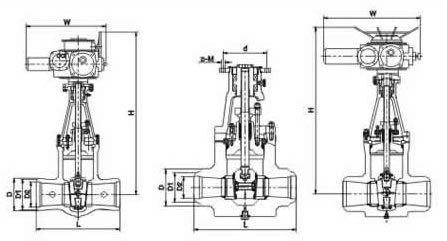

Z61Y自由锻闸阀主要外形尺寸、连接尺寸及重量:


公称压力

公称通径
(mm)

标 准 值

参 考 值

电装型号

L

D1

D2

h

L1

H

H1

质量(Kg)

20
P54710

125

700

138

172

120

810

1124

147

305

DZW60

150

700

164

200

135

810

928

140

406

DZW60

175

750

187

222

160

830

1059

182

564

DZW90

225

850

233

282

205

830

1059

182

574

DZW120

250

900

275

330

230

870

1240

227

623

DZW180

P5410V

225

850

233

282

220

870

1240

227

629

DZW120

25

125

700

136

172

120

810

1064

170

400

DZW60

150

705

158

198

135

830

1381

237

692

DZW90

175

750

179

225

160

830

1381

237

655

DZW120

225

850

221

282

205

870

1502

244

677

DZW180

250

1050

265

334

230

870

1718

295

1714

DZW250

300

1300

307

384

275

1170

1642

295

1668

DZW350



公称压力
PN(MPa)

公称通径
DN(mm)

标 准 值

参 考 值

电装型号

L

D1

D2

h

L1

H

H1

质量(kg)

25

350

1250

346

433

320

1170

2600

370

5530

DZW500

400

1384

416

516

370

1100

2890

410

5745

DZW800

P5414V

125

700

136

172

120

810

1064

170

400

DZW60

150

70

158

198

135

870

1516

244

688

DZW90

175

750

179

225

160

870

1506

237

653

DZW120

225

850

221

278

205

870

1598

303

1316

DZW180

250

1050

265

334

235

870

1875

302

1316

DZW250

300

1300

307

284

275

1170

1642

300

1517

DZW350

350

1250

346

433

320

1170

2600

370

5530

DZW500

400

1384

416

516

370

1100

2890

410

5745

DZW80

32
P5417V

125

794

124

172

120

830

1318

214

768

DZW90

150

914

164

198

135

870

1464

259

690

DZW120

175

750

169

223

160

870

1518

256

1177

DZW120

225

850

209

278

205

870

1580

303

1370

DZW250

250

1270

255

334

235

1170

2420

363

3795

DZW350

300

1400

306

406

275

1105

2500

370

4568

SMC-4

350

1600

353

464

320

1100

2860

410

6440

DZW800

P5420V

125

794

120

172

120

830

1318

214

768

DZW90

150

914

142

198

135

870

1484

264

908

DZW120

175

960

163

223

160

870

1518

256

1216

DZW180

225

850

201

278

205

870

1588

303

1388

DZW250

250

1270

245

334

235

1170

2420

363

3973

DZW350

300

1400

296

406

275

1100

2500

370

4672

DZW800

Z61Y自由锻闸阀应用规范:


设计与制造

JB/T3595

连接端尺寸

结构长度

JB/T3595

焊端尺寸

JB/T79

检验与试验

JB/T3595

材料

碳钢

GB/T12229

合金钢

ZB/J98015
JB/T5263

标志

GB/T12220

供货

JB/T7928

Z61Y自由锻闸阀主要零件材料及主要用途:


阀体

阀盖

阀板

阀座

阀杆

填料

适用介质

适用温度

WCB

WCB

WCB+Stellite12

25+D507Mo

25Cr2Mo1VA

柔性石墨

水、蒸汽、油品

425

WC6

WC6

WC6+Stellite12

WC6+ Stellite6

25Cr2Mo1VA

柔性石墨

水、蒸汽、油品

540

WC9

WC9

WC6+Stellite12

WC9+ Stellite6

25Cr2Mo1VA

柔性石墨

水、蒸汽、油品

570

【电站焊接闸阀】标准规范:
设计制造标准:JB/T 3595、GB/T12234、ASME B16.34
结构长度标准:JB/T 3595、GB/T 12221-2005
接口连接尺寸:JB/T 3595、GB/T 12224
压力温度等级:JB/T3595、GB/T 12224-2005
试验检验标准:JB/T3595、MSS SP61、GB/T 13927-2008

闸阀原理
关闭件(闸板)沿通路中心线的垂直方向移动做全开和全关切断用。
闸阀选用
闸阀闸阀主要用于截断或接通管路中的介质,一般不作为调节或节流使用。
分类
闸阀闸阀根据分类方法不同可分为:平行式闸阀、楔式闸阀、升降式闸阀、旋转杆式闸阀、快速启闭闸阀、缩口闸阀、平板闸阀等。
闸阀特点
流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好。


订货须知:

    一、①Z61Y自由锻闸阀产品名称与型号②Z61Y自由锻闸阀口径③Z61Y自由锻闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。

尊敬的客户:

欢迎您访问我们的网站http://www.zghyv.com,首先感谢您对我们华杨阀门的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供 的服务。Z后华杨阀门祝福您----尊贵的客人!!!
