电站闸阀您现在的位置: 首页  > 电站闸阀

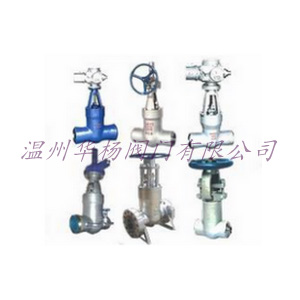

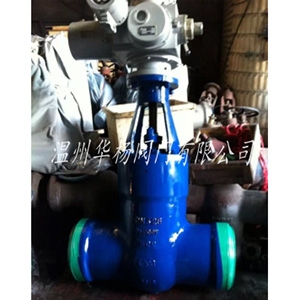

Z61Y-P54140V电站闸阀

产品详情

详细资料:

“电站闸阀”也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压, 的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
1、Z60Y(Z61Y,Z62Y)手动电站闸阀主要设计规范
设计与制造 GB/T12234 ASMEB16.34
结构长度 JB/T3595
接口连接尺寸 JB/T3595 GB/T12224
检验与试验 JB/T3595 MSS SP61
压力与温度基准 JB/T3595 ANSI B16.34
2、Z60Y(Z61Y,Z62Y)手动电站闸阀主要压力等级
公称压力 200、250、320
工作压力P 55 100V、P 55 140V、P 55 170V
3、电站闸阀结构优势
1.采用压力自紧式密封,阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。
4. 电站闸阀相关标准
JBT 3595-2002电站阀门 一般要求
JB/T 5263-2005 电站阀门铸钢件技术条件
JB/T 4018 电站阀门 型号编制方法
DL 959-2005 电站锅炉安全阀应用导则
DLT 531-1994电站高温高压截止阀闸阀技术条件
DLT 641-2005 电站阀门电动执行机构
DLT 850-2004 电站配管
GB 10869 电站调节阀技术条件
GBT 10868-2005 电站减温减压阀
5. 电站闸阀与其他阀门区别

结构简述

1、采用压力自紧式密封结构,弹性闸板,两端支管为焊接连。
   2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
   阀瓣密封面经硬化氮化处理。
   3、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀和抗擦伤性。
4、阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构、现场操作机构、手、电动切换机构,除就地操作外还可进行远距离操作。可根据用户要求选配扬州电力设备修造厂引进西门子技术生产的2SA30系列、上海自动化仪表股份有限公司十一厂引进英国ROTORK生产的A系列、瑞基测控设备有限公司生产的RA系列电动头。

结构优势:

高温高压电站闸阀使用温度450-570℃,压力PN1.6-70.0,公称通径15mm-300mm材质:1Cr5Mo,12CrMorV,ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。

技术工艺优势:
    1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
   2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
   3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;
   4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
   5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
   6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
   7、双向承压密封设计,满足各类特殊工况的苛刻要求;
   8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
   9、Z60 系列 的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面吻合度,特别便于用户现场维修保养;
10、阀盖自紧密封设计,压力越高,密封越可靠;

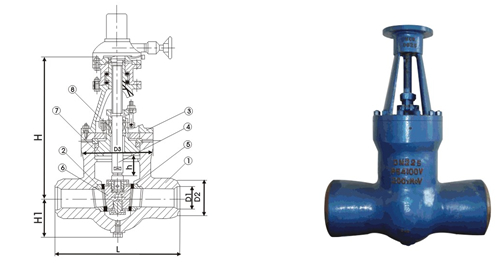

产品外形及结构尺寸

Z61Y-P54100V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DNLdHL1D0转矩/N·m重量/kg
1256001001036--970308
150700155139210523051800500
175759175148510523052700664
225850200165010523052700867
2509002221795115445818001203
30012542942080115445820002125
Z61Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DNLdHL1D0转矩/N·m重量/kg
100458105870911305970257
1256001321115911305970350
150700183139010523051200500
175750175148510524581800664
225850217165010524582700960
2509002611795115445840001203
30013003051700137861040002180
3501550338715253661058005591
Z61Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DNLdHL1D0转矩/N·m重量/kg
100550105140911305970257
125600124111510523051200350
150700150139010523052000520
175750175148510524582000680
225850217165010524582700990
30013972652265137861040002632
3501550368253613786105800

2600

安装说明

1、电动闸阀必须垂直安装,阀杆向上,介质流向可从任何一侧流入。
   2、电动装置安装在环境温度为一20"C~+40℃,相对湿度≤80%无腐蚀,无爆炸性气体环境中。
3、电动装置用于管道温度低于350"(:时,则采用半流体锂基润滑油(Q/sYl002—65) 用于管道温度高于350~(:时,则采用GB492—2N一4钠基润滑脂进行润滑。

订货须知:

    一、①Z61Y-P54100V电站闸阀产品名称与型号②Z61Y-P54100V电站闸阀口径③Z61Y-P54100V电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
