国标阀门您现在的位置: 首页  > 国标阀门

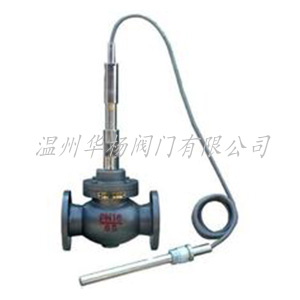

ZZWP自力式温度调节阀

产品详情

详细资料:

    ZZWP型自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

产品名称

ZZW自力式温度调节阀

产品型号

ZZW

公称通径

DN20-200

压力范围

1.0-6.4MPa

阀体材质

铸铁丨球墨铸铁丨铸钢丨不锈钢



ZZW型自力式温度调节阀无需外加能源,利用被调介质自身能量实现温度自动调节的执行器,公称压力PN16、40、64;温度调节范围从0~270°C;温度控制器连接头为G1″外螺纹;法兰标准:PN16、40按GB9113—88;PN64按JB79.2—94 , PN16为凸面法兰; PN40、65为凹面法兰,阀体为凹面。结构长度按GB12221—89标准。

主要零件材料:ZZW型自力式温度调节阀无需外加能源,利用被调介质自身能量实现温度自动调节的执行器,公称压力PN16、40、64;温度调节范围从0~270°C;温度控制器连接头为G1″外螺纹;法兰标准:PN16、40按GB9113—88;PN64按JB79.2—94 , PN16为凸面法兰; PN40、65为凹面法兰,阀体为凹面。结构长度按GB12221—89标准。

主要零件材料:

阀体

ZG230—45

ZG1Cr18Ni9Ti

阀座

ZG1Cr18Ni12Mo2Ti

Cr18Ni12Mo2Ti

阀芯

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

波纹管套

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

平衡波纹管

1Cr18Ni9Ti



温包

H62

1Cr18Ni9Ti

毛细管

H62

1Cr18Ni9Ti

接头

35

1Cr18Ni9Ti

ZZW型自力式温度调节阀主要技术参数和性能指标:

公称通径DN (mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

公称压力PN(Mpa)

1.6 4.0

额定流量系数(KV)

单座

5

7

11

20

30

48

75

120

190

300

480

760

1100

双座





12

22

33

53

53

132

209

330

528

836

1210

套筒





11

20

30

48

75

120

190

300

480

760

1100

额定行程(mm)



6

8

10

14

20

35

允许Z大压差(Mpa)

1.6

1.5

0.5

温度调节范围(°C)

0~70、50~120、100~170、150~220、200~270

调节精度(%)

±5

允许超载值(°C)

分别为上述温度调节范围上限加50

使用环境温度(°C)

-40~+80

安装接头(M)

G1”

毛细管长度(M)

3、5

允许泄漏量

硬密封(1/h)

双座、套筒:5×10-3×阀额定容量(II级)单座:10-4×阀额定容量(IV)

软密封(m1/min)

0.15

0.15

0.15

0.30

0.30

0.45

0.60

0.90

1.70

4.0

4.0

6.75

11.10

『ZZW自力式温度调节阀』 生产厂家,由本厂自主研发生产的【调节阀】质量可靠、价格合理、售后服务完善。『ZZW自力式温度调节阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【调节阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

调节阀的阀体类型选择:调节阀的阀体种类很多,常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。【调节阀】在具体选择时,可做如下考虑: (1) 阀芯形状结构:主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。(3) 耐腐蚀性:由于介质具有腐蚀性,尽量选择结构简单阀门。(4) 介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。(5) 防止闪蒸和空化:闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。

工作原理


ZZW自立式温度调节阀按用途可分为:加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度控制阀的工作原理大体相同,都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调节阀为例,结合工作原理示意图说明其工作过程:将温度传感器插入被控介质中,当被控介质温度升高时,感温液体膨胀,作用力克服弹簧阻力,推动阀芯向下移动,阀门趋于关闭,从而减少热媒介质流量;反之,当被控介质温度低于设定值时,感温液体收缩,弹簧复位推动阀芯开启,增加热媒介质流量,使被控介质温度趋于升高。循环往复,从而使被控介质温度始终保持在设定温度值的允许范围内。

订货须知:

    一、①ZZWP自力式温度调节阀产品名称与型号②ZZWP自力式温度调节阀口径③ZZWP自力式温度调节阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
