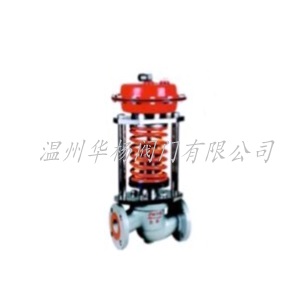

ZZY自力式压力调节阀

产品详情

产品特点:


自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
   压力分段范围细且互相交叉,调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
橡胶膜片式检测,执行机构测精度高、动作灵敏。
采用压力平衡机构,使调节阀反应灵敏、控制 。

ZZY自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。


外形尺寸与重量

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸(B)

383

512

603

862

1023

1380

1800

2000

2200

法兰端面距(L)

150

160

180

200

230

290

310

350

400

480

600

730

850








Kpa

15-140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

200-500

H

455

500

520

690

760

800

870

880

900

950

A

230

120-300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

980

950

1000

1100

1200

A

85

96

重量(Kg)

26

37

42

72

90

114

130

144

180

200

250

导压管接头螺纹

M1.6×1.5

ZZY自动式压力调节阀型号ZZY

产品特点

◇ 自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
   ◇ 压力分段范围细且互相交叉,调节精度高。
◇ 压力设定值在运行期间可连续设定。
◇ 对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
◇ 橡胶膜片式检测,执行机构测精度高、动作灵敏。
◇ 采用压力平衡机构,使调节阀反应灵敏、控制 。

主要零件材料

◇ 阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
◇ 阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇ 阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇ 阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇ 膜盖:A3、A3钢涂四氟乙烯 不锈钢
◇ 填料:丁腈、乙炳、氟、耐油橡胶

连接标准

◇ 法兰标准:铸法法按BG9113-88、JB/79-94
◇ 法兰密封面型式:PN16凸面
◇ PN40、64为凹凸、阀体为凹面
◇ 结构长度按BG12221-98
◇ 执行机构信号接口:内螺纹M16×1.5

订货须知

订货时请用户提供以下资料:
◇ 调节阀名称、型号
◇ 公称通径(mm)
◇ 公称压力(Mpa)
◇ 阀前、后压力
◇ 额定流量系数(Kv)
◇ 固有流量特性
◇ 介质名称及状态
◇ 工作温度及范围
◇ 整机作用方式
◇ 阀体、阀内件及填料材质
◇ 所配附件
◇ 阀全法兰标准
◇ 其他特殊要求

□结构与原理

ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。其结构见图一

图一a、用于控制阀后压力的调压阀,阀作用方式为压闭型。
其作用原理如下:
    介质由箭头方向流入阀体,经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到减压、稳压的目的。如阀后压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开度减少,直Z阀后压力下降Z设定值为止。同理,如阀后压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使阀门的开度加大,直Z阀后压力上升Z设定值为止。


订货须知:

    一、①ZZY型自力式压力调节阀产品名称与型号②ZZY型自力式压力调节阀口径③ZZY型自力式压力调节阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
