【PZ673H/Y气动刀型闸阀产品说明】

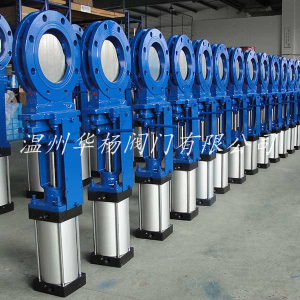

         气动刀型闸阀、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。

气动刀型闸阀安装维护：

1  气动刀型闸阀、PZ673F、PZ1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓,要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.气动刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。
【PZ673H/Y气动刀型闸阀产品零部件材料】
   PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料 型号 材料
阀体 阀杆 密封面 填料
PZ673H-10C~16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ673Y-10P~16P CF8 （304） 0Cr18Ni9 （304）

PZ643H型气动法兰式刀闸阀技术参数：

型号：PZ643W/F-10P

公称压力：PN10

公称通径： DN50-DN800

适用温度：-38-+650℃（具体温度范围视密封副材质和介质性质而定）

连接法兰： GB/T9113

主体材料：WCB、CF8、CF8M、CF3、CF3M

密封型式：硬密封、软密封

填料密封：含油四氟盘根

泄漏量：硬密封：D级（液体0.1×DN mm3/s）

适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等

配套附件：安装法兰

气动刀型闸阀PZ643H-10C主要性能规范

气动刀型闸阀PZ643H-10C主要零部件材质

气动刀型闸阀PZ643H-10C主要连接尺寸：

气动刀型闸阀PZ643H-10C特点 :

1、超短结构长度，节省材料，可使管路系统整体重量大大减轻

2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性

3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏

4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活

5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物

气缸正确使用注意事项：

（1）负载运动方向必须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。

（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。

（3）选用出力比实际负载大的气缸，以免气压不足时发生危险。

（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用PTFE。每1mm行程所需空气消费量 单位：1/min

订货须知：

    一、①PZ643H气动刀型闸阀产品名称与型号②PZ643H气动刀型闸阀口径③PZ643H气动刀型闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
