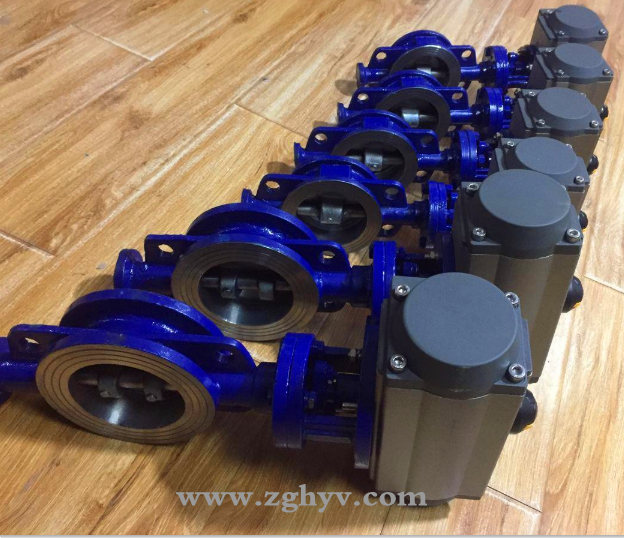

D673H气动对夹蝶阀

产品详情

详细资料:

D673H气动对夹蝶阀已被广泛应用于食品、饮料、医药、石化、电厂、钢厂、工业环保 水处理、 高层建筑给 排水管路等多种管路上作调节介质流量和启闭之用。

D673H气动对夹蝶阀特点

本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

外形尺寸

公称
通径
DN

外形尺寸

连接尺寸

L

H

D673H

 PN0.6MPa

 PN1.0MPa

H2

A2

B2

D1

Z-d

D1

Z-d

50

43

112

625

245

72

110

4-14

125

4-18

65

46

115

625

245

72

130

4-14

145

4-18

80

64

120

645

245

72

150

4-18

160

8-18

100

64

138

675

355

92

170

8-18

180

8-18

125

70

164

715

355

92

200

8-18

210

8-18

150

76

175

800

355

92

225

8-18

240

8-22

200

89

208

850

250

170

280

12-18

295

8-22

250

114

243

925

250

170

335

12-22

350

12-22

300

114

283

1035

450

220

395

12-22

400

12-22

350

127

310

1070

450

220

445

16-22

460

16-22

400

140

340

1190

450

220

495

16-22

515

16-26

450

152

380

1250

650

280

550

16-22

565

20-26

500

152

410

1295

650

280

600

20-22

620

20-26

600

178

470

1455

850

380

705

20-26

725

20-30

700

229

550

1585

850

380

810

24-26

840

24-30

800

241

640

1700

1250

380

902

24-30

950

24-33

900

241

710

1865

1250

380

1020

24-30

1050

28-33

1000

300

770

2015

1250

380

1120

28-30

1160

28-36

1200

360

890


1250

380

1340

32-33

1380

32-39

D673H-(16、25)C、P、R、V气动硬密封对夹式蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D673H

 PN1.6MPa

 PN2.5MPa

H2

A2

B2

D1

Z-d

D1

Z-d

50

43

112

625

245

72

125

4-18

125

4-18

65

46

115

625

245

72

145

4-18

145

8-18

80

64

120

645

245

72

160

8-18

160

8-18

100

64

138

675

355

92

180

8-18

190

8-22

125

70

164

715

355

92

210

8-18

220

8-26

150

76

175

800

355

92

240

8-22

250

8-26

200

89

208

850

250

170

295

12-22

310

12-26

250

114

243

925

250

170

335

12-26

370

12-30

300

114

283

1035

450

220

410

12-26

430

16-30

350

127

310

1070

450

220

470

16-26

490

16-33

400

140

340

1190

450

220

525

16-30

550

16-36

450

152

380

1250

650

280

585

20-30

600

20-36

500

152

410

1295

650

280

650

20-33

660

20-36

600

178

470

1455

850

380

770

20-36

770

20-39

700

229

550

1585

850

380

840

24-36

875

24-42

800

241

640

1700

1250

380

950

24-39

990

24-48

900

241

710

1865

1250

380

1050

28-39

1090

28-48

1000

300

770

2015

1250

380

1170

28-42

1210

28-56

1200

360

890


1250

380

1390

32-48

1420

32-56

D673H-(40)C、P、R、V气动硬密封对夹式蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D673H

PN4.OMPa

H2

A2

B2

D1

Z-d

50

43

112

625

245

72

125

4-18

65

46

115

625

245

72

145

8-18

80

64

120

645

245

72

160

8-18

100

64

138

675

355

92

190

8-22

125

70

164

715

355

92

220

8-26

150

76

175

800

800

92

250

8-26

200

89

208

850

850

170

320

12-30

250

114

243

925

925

170

385

12-33

300

114

283

1035

1035

220

450

16-33

350

127

310

1070

1070

220

510

16-36

400

140

340

1190

1190

220

585

16-39

450

152

380

1250

1250

280

610

20-39

500

152

410

1295

1295

280

670

20-42




产品用途:

零件名称

材料

阀 体

铸铁、不锈钢、铬钼钢、合金钢

蝶 板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀 杆

2Cr13、1Cr13不锈钢、铬钼钢

填 料

柔性石墨

气动对夹蝶阀安装操作说明:

1、 安装开始操作前,用空气喷洗清除配管上的外物,配管内面用清水清洗干净。

2、 打开阀查看角度指示盘,避免扭转超过开启宽度、关闭位置也不可超过。

3、 开关之操作完全以指示器为准,如再加以其它手工具施力时,则角度指示盘及开关器将会损坏。

4、 要做配管耐压试验时,应将阀打开。

5、 配管后凡而长期处于全关状态,每月应做1~2次的开关动作以免产生固着状况

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
