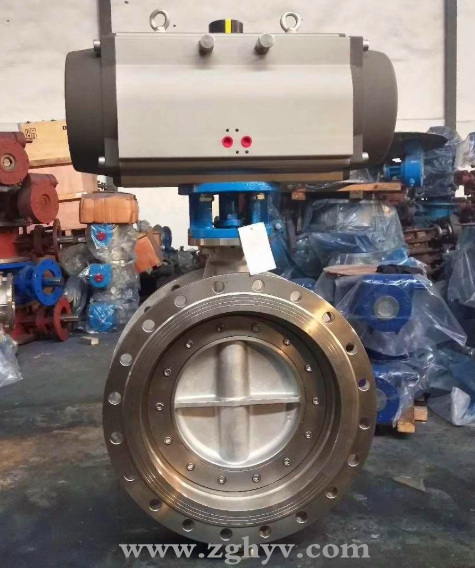

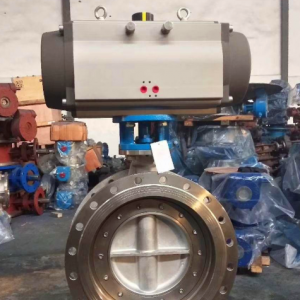

气动不锈钢法兰蝶阀

产品详情

详细资料:
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油、化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均由双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。广泛应用于冶金、化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

材料选用和适用温度

材料品种

氯丁橡胶

丁睛橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

X

J

YBX

F

GX

FJ

耐高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃



主要技术参数

公称通经DN(mm)

50~2000

50~1600

公称药理PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要外形尺寸和连接尺寸 (mm)

公称通径(DN)公称压力(PN)MPaLDD1Z-ФHH1AB重量 (kg)
501.01081651254-18305214127608.5
651121851454-183522481337011.5
801142001608-183772701338312.5
1001272201808-1842230220310027
1251402502108-1847935022212040
1501402852408-2249636529412043
2001523402958-22655478337172715
25016539535012-22704498380172865
30017844540012-22825605420224128.5
35019050546016-22907643450224147
40021656551516-261030732603272208
45022261556520-261079752603272260
50022967062020-261164812683272350
60026778072520-301396950683360452
7000.622986081024-2616221090742440360
7001.029289584024-3016221090742440576
8000.624197592024-3017221190866496448
8001.0318101595024-3317221190866496716
9000.62411075102024-3018861248866496562
9001.03301115105028-3318861248866496899
10000.63001175112028-3021401418990580740
10001.04101230116028-36214014189905801184
11000.63501305124028-3322701510990580928
11001.04401340127032-36227015109905801485
12000.63501405134032-33240516109905801117
12001.04701455138032-36240516109905801787
采用标准设计制造: GB12238结构长度:GB12221法兰:GB/T17241.6PN1.0     MPa     PN0.6MPa

执行标准

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

主要零部件材料

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
