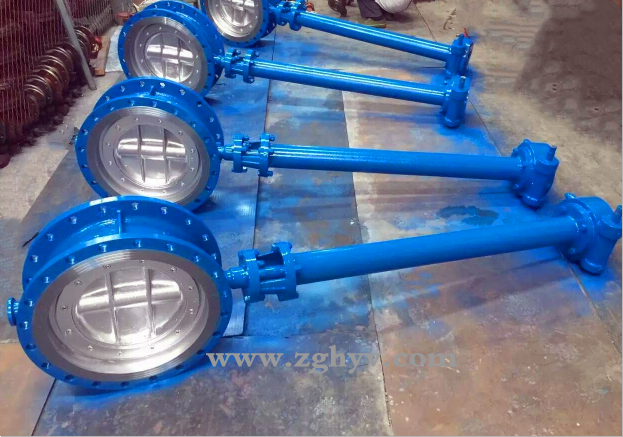

加长杆蝶阀

产品详情

详细资料:

加长杆蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:

1、设计新颖、合理、结构 ,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

主要性能规范:

公称通径

DN(mm)

50~1200





公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4


气密封试验

0.6

0.6

0.6

0.6

0.6


适用介质

水、蒸气、油品、酸类腐蚀性等。






适用温度

碳钢:-29℃~425℃不锈钢-40℃~600℃






主要技术参数:

公称通径

DN(mm)

50~800

公称压力

PN(mpa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸汽、煤气、油品等。

驱动形式

电动、气动、蜗杆蜗轮传动

零件名称

材料

阀体

铸铁、球墨铸铁、铸钢、不锈钢

碟板

球墨镀镍、铸钢、青铜板、尼龙板、不锈钢

胶套

EPDM,PTFFE,NBR,VITON

阀杆

45#钢、不锈钢416,304,316

外形连接尺寸:

规格

K

E

Φ2

L

L1

S1

S2

b

n-Φ1

键长

50

77

57.15

12.7

0-10000

32

15

15

3

4-6.7

16

65

77

57.15

12.7

0-10000

32

15

15

3

4-6.7

16

80

77

57.15

12.7

0-10000

32

15

15

3

4-6.7

16

100

92

69.85

15.8

0-10000

32

15

15

5

4-10.3

19

125

92

69.85

19.05

0-10000

32

15

15

5

4-10.3

19

150

92

69.85

19.05

0-10000

32

15

15

5

4-10.3

19

200

115

88.9

22.2

0-10000

45

16

16

5

1-14.3

19

250

115

88.9

28.6

0-10000

45

16

16

8

4-14.3

28

300

140

107.95

31.8

0-10000

45

18

18

8

4-14.3

28

350

140

107.95

31.8

0-10000

45

18

18

8

4-14.3

28

400

197

158.75

33.34

0-10000

51

19

19

10

4-20.6

50

450

197

158.75

38

0-10000

51

19

19

10

4-20.6

50

500

197

158.75

41.15

0-10000

64

19

19

10

4-20.6

50

600

276

215.9

50.65

0-10000

70

20

20

16

4-22.2

63

700

308

254

55

0-10000

66

23

23

16

8-18

63

800

308

254

55

0-10000

66

23

23

16

8-18

63

其主要特点为:
1、设计新颖、合理、结构 ,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
