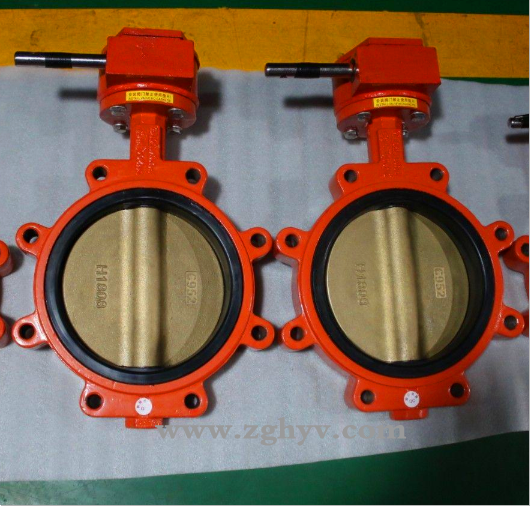

LD373H-150LB凸耳式蝶阀

产品详情

详细资料:

1.美标凸耳式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态。

2..美标凸耳式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,其结构简单、体积小、重量轻,只由少数几个零件组成。

而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

产品特点:

1、凸耳式蝶阀小型轻便,容易拆装及维修,并可在任意位置安装。

2、结构简单、紧凑,90°回转开启迅速。

3、操作扭矩小,省力轻巧。

4、凸耳式蝶阀流量特性趋于直线,调节性能好。

5、启闭试验次数多达数万次,寿命长。

6、密封件可更换,密封可靠达到双向密封,气体试验泄漏为零。

7、凸耳式蝶阀密封材料耐老化、耐腐蚀、可适用多种介质。


主要零件材料:

雩件名称

材料

阀体

WCB304,316,316SSCF8M

蝶板

WCB304,316316SSCF8M

阀杆

3162Crl31Crl8Ni9Ti

密封圈

31 6、氟塑料

填料

柔性石墨、氟塑料

产品尺寸:

通径

L

D1

D2

D0

H1

H2

in

mm

D73

D373

1-1/2

38

33

98.4

73

140

76

200

250

2

51

46

120.7

92

140

85

208

260

2-1/2

64

46

139.7

105

160

95

228

284

3

76

48

152.4

127

160

106

256

322

4

102

54

190.5

157

180

114

278

338

5

127

55

215.9

186

180

130

298

372

6

152

57

241.3

216

230

148

326

404

8

203

64

298.5

270

230

176

-

496

10

254

71

362.0

324

280

210

-

558

12

305

81

431.8

381

310

238

-

632

14

337

92

476.3

413

310

302

-

714

18

438

114

577.9

533

380

332

-

768

20

489

127

635.0

584

380

370

-

828

24

591

154

749.5

692

450

432

-

952
