蝶阀系列您现在的位置: 首页  > 蝶阀系列

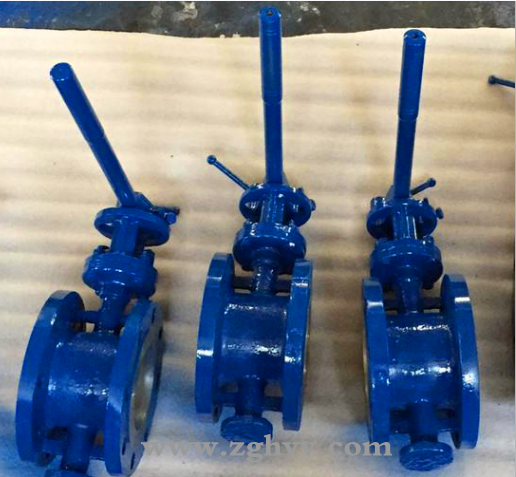

D43H手柄式法兰式硬密封蝶阀

产品详情

详细资料:

采用标准

法兰连接尺寸:GB9115-88

GB91113-88;GB4216-84

结构长度:GB12221-89

压力试验:GB/T13927-92:ZBJ16006-90


手柄法兰式硬密封蝶阀产品特点
 1、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
 2、本蝶阀采用不锈钢U型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性。
 3、本蝶阀的三维偏心距经过严格的计算,U型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能。
 4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

5、本蝶阀结构 ,开关仅需转动阀杆90°即可完成.操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠。

主要性能参数

公称通径

DNmm

50-150

公称压力

PNMPa

1.0

1.6

2.5

试验压力PsMPa

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

气密封试验

0.5-0.7MPa

适用介质

水、油品、蒸气、酸、减等

适用温度

-40℃-570℃

连接尺寸                                 单位:mm

通径

主要尺寸

1.0-1.6MPa

2.5MPa

mm

lncb

L

H

H1

D

D1

A

Z-φd

D

D1

A

Z一φd

50

2

108

75

192

165

125

275

4-18

165

125

275

4-18

65

21/2

112

93

218

185

145

275

4-18

185

145

275

8-18

80

3

114

110

230

200

160

275

8-18

200

160

275

8-18

100

4

127

140

240

220

180

275

8-18

235

190

275

8-22

125

5

140

175

290

250

210

362

8-18

270

220

362

8-26

150

6

140

180

310

285

240

362

8-22

300

250

362

8-26

连接尺寸

通径1

主要尺寸1

1 O-1 6MPa

2.5MPa

mm

inch

L

H

H1

D1

A

a

Z-φd

D1

A

a

Z一φd

50

2

43

72

192

125

275

45°

4-18

125

275

45°

4-18

65

21/2

46

110

218

145

75

45°

4-18

145

275

22°30?

4-18

80

3

49

115

230

160

275

22°30?

4-18

160

275

22°30?

4-18

100

4

56

130

240

180

275

22°30?

4-18

190

275

22°30?

4-22

125

5

64

150

290

210

362

22°30?

4-18

220

362

22°30?

4-26

150

6

70

165

310

240

362

22°30?

4-22

250

362

22°30?

4-26

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
