详细资料:
不锈钢对夹式蝶阀设计新颖、合理、结构 、重量轻、启闭迅速,不锈钢蝶阀操作力矩小,操作方便,省力灵巧;可以在任何位置安装、维修方便;蝶阀密封件可以更换,密封性能达到双向零泄漏;密封材料耐老化、耐腐蚀,使用寿命长等特点。
主要技术参数:
公称通径 | DN50-2000mm | |||
公称压力 | PN(Mpa) | 0.6 | 1 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
Ps(Mpa) | 密封试验 | 0.66 | 1.1 | 1.76 |
驱动形式: | 手动、涡轮、气动、电动 | |||
适用介质: | 空气、水、污水、煤气、油品 | |||
产品温度: | -23~200 ℃ | |||
零件名称: | 阀体 | 蝶板 | 阀杆 | 密封圈 |
零件材料: | 304、316 | 304、316 | 304、316 | 硅胶、天然胶、丁睛胶、四氟 |
产品特点:
硅胶密封特点 | 丁睛密封特点 | 四氟密封特点 | 天然胶特点 |
1.用途广(食品、医药、自来水) | 1.耐油,油品 | 1.耐腐蚀、耐酸碱 | 1.各种介质均可用 |
2.耐候性(各种环境均可) | 2.耐用,抗氧化 | 2.耐候性,各种环境均可 | 2.可耐一般酸碱 |
3.回弹力好,开关轻 | 3.耐老化 | 3.广泛用于各类型管道 | 3.常温下弹力较好 |
4.常温-20-120℃,另有180~300℃可选 | 3.温度-20-80℃ | 4.温度-30-180℃ | 4.温度0-80℃ |
产品链接尺寸:
公称 | 外形尺寸 | 连接尺寸 | |||||||
通径 | |||||||||
DN | |||||||||
L | H | D73H/D373H/D673H/D973H | PN1.6MPa | PN2.5MPa | |||||
H1 | A1 | B1 | D1 | Z-d | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4﹣18 | 125 | 4﹣18 |
65 | 46 | 115 | 370 | 180 | 200 | 145 | 4﹣18 | 145 | 8﹣18 |
80 | 49 | 120 | 380 | 180 | 200 | 160 | 8﹣18 | 160 | 8﹣18 |
100 | 56 | 138 | 420 | 180 | 200 | 180 | 8﹣18 | 190 | 8﹣22 |
125 | 64 | 164 | 460 | 180 | 200 | 210 | 8﹣18 | 220 | 8﹣26 |
150 | 70 | 175 | 555 | 270 | 280 | 240 | 8﹣22 | 250 | 8﹣26 |
200 | 71 | 208 | 605 | 270 | 280 | 295 | 12﹣22 | 310 | 12﹣26 |
250 | 76 | 243 | 680 | 270 | 280 | 335 | 12﹣26 | 370 | 12﹣30 |
300 | 83 | 283 | 825 | 380 | 420 | 410 | 12﹣26 | 430 | 16-30 |
350 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 |
400 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 |
450 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 |
500 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 |
600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 |
700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 |
800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 |
900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 |
1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 |
产品特点:
1、硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下均具有优良的密封性能具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金、密封面耐磨损、使用寿命长。
4、大规格蝶板采用绗架结构、强度高、过流面积大、流阻小。
5、硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位,旋转90°或180°安装,便于用户使用。
主要特点有:
1、适用温度-20~+425℃;
2、工作压力大,耐磨损,使用寿命长,启闭时间迅速;

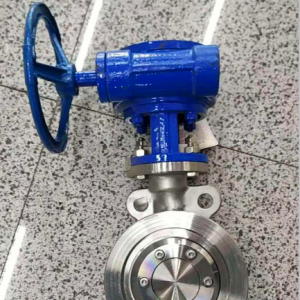

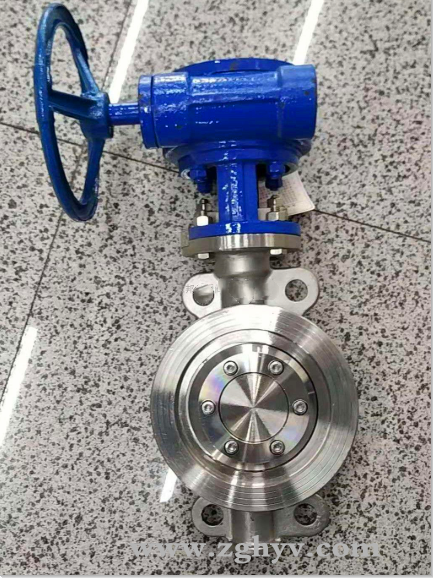

3、D373H对夹式硬密封蝶阀密封性能好,具有自动定心作用,泄漏量小;
4、F四氟密封适用温度≤150℃;
涡轮硬密封对夹蝶阀已被广泛应用于石化、电厂、钢厂、食品、化工、饮料、医药、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。
服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
